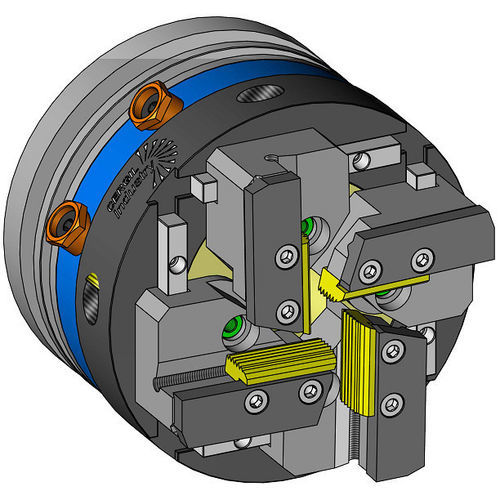

Utensile di filettatura esterno

con turbofilettaturaper torniorigido

Panoramica
Le teste per filettatura esterna a scatto automatico CERGIL sono progettate per la produzione ad alta efficienza di filetti esterni e per operazioni di pelatura. Realizzate in acciaio temperato e rettificato, garantiscono precisione e ripetibilità in ambienti di tornitura industriale.

Utensili installabili

• Pettini tangenziali di filettatura — consentono la realizzazione di profili ISO, Whitworth, UNC, NPT e altri profili standard; adatti a metalli e materie plastiche.
• Lame HSS e inserti in carburo — permettono pelature e torniture ad alta velocità per preparare i pezzi al filettamento per deformazione.

Punti di forza

• Apertura automatica — rapida liberazione della filettatura prodotta per produzione continua.
• Ottimizzazione dei costi — costi di produzione ridotti grazie ad utensili riaffilabili.
• Alta velocità di produzione — produzione del filetto in una sola operazione, anche per passi ampi (esempio: passo 6 mm).
• Versatilità — ampia gamma di porta-pettini per diverse combinazioni diametro/passo.
• Elevata rigidità di montaggio — consente l’impiego di utensili in carburo per pelature su macchine CNC.
• Montaggio rapido — rapida installazione degli utensili e regolazione del diametro di filettatura.

Applicazioni e capacità

• Produzione di filettature esterne su un ampio intervallo di diametri e passi.
• Compatibile con torni CNC e macchine di tornitura semi-automatiche o automatiche.
• Adatta a una vasta gamma di materiali, inclusi metalli comuni e materie plastiche.

Specifiche tecniche

• Materiale: acciaio di alta qualità, temperato e rettificato.
• Tipologie di utensili compatibili: pettini tangenziali di filettatura; lame HSS; inserti in carburo.
• Profili di filettatura supportati: ISO, Whitworth, UNC, NPT e altri profili standard.
• Campo di impostazioni filettatura: da M6 a M114 (circa 1/4 a 4 in).
• Capacità in singola operazione: possibile realizzare filettature in una sola passata (esempio: passo 6 mm).
• Caratteristiche dei porta-utensili: ampia gamma di porta-pettini per diverse combinazioni diametro/passo; elevata rigidità per l’uso di carburo su macchine CNC.
• Benefici principali: apertura automatica, alta velocità di produzione, ottimizzazione dei costi, montaggio rapido, versatilità su profili e materiali.

Documentazione
Scheda tecnica (PDF) disponibile.
