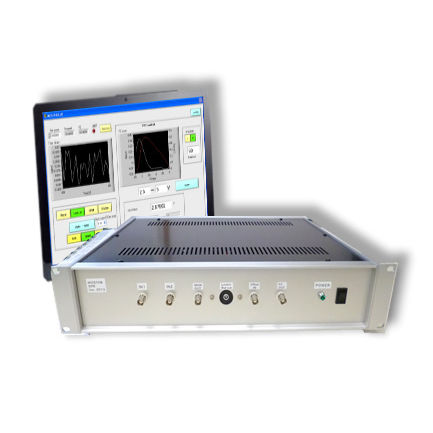

Modulo controller Flex MOSTAB

Flex MOSTAB MOSTAB (Monocromatore Stabilization）is) è il sistema che controlla il feedback misurando la posizione e lo spettro luminoso. Il feedback controlla l'angolo del primo cristallo dello spettrometro a doppio cristallo in modo che siano costanti. Flex MOSTAB è sviluppato il convenzionale DSP tipo MOSTAB con NI Single-Board RIO (NI sbRIO-9636), che è una scheda NI general-purpose dotata di CPU e FPGA che può essere controllata da NI LabVIEW, e circuiti periferici 19 pollici rack sistema di montaggio all'interno del telaio. Sviluppando DSP a FPGA, abbiamo nuove funzioni che non sono mai state disponibili Caratteristica Controllo StandAlone Il controllore di feedback di Flex MOSTAB consisteva di FPGA e Real-Time OS, anche il computer è stato fermato, il sistema è ancora in grado di funzionare In grado di supportare più tipi di oggetti Il controllore di retroazione ha una lunga durata ed è in grado di effettuare la sostituzione delle parti utilizzando NI RIO. Riutilizzo ed espansione della codifica La parte di controllo utilizza NI LabVIEW che è in grado di funzionare indipendentemente dall'hardware, ed è anche in grado di regolare liberamente la logica di codifica. Parametro Feedback regolabile Il parametro di feedback è regolabile e di facile apprendimento. Specifica Feedback Controller（NI sbRIO-9636） Processore - 400 MHz Memoria - 256 MB Harddisk - 512 MB FPGA - Xilinx Spartan-6 LX25 Interfaccia di rete - 10BaseT หรือ 100BaseTX Ethernet Ingresso analogico Numero del canale - 3 Risoluzione - 16 bit Frequenza di campionamento massima - 200 kS/s Campo di ingresso - ±10 V、±5 V、±5 V、±2 V、±1 V Uscita analogica Numero di canale - 3 Risoluzione - 12 bit Frequenza di campionamento massima - 336 kS/s Gamma di ingresso - 0 ～ 5 Ｖ
