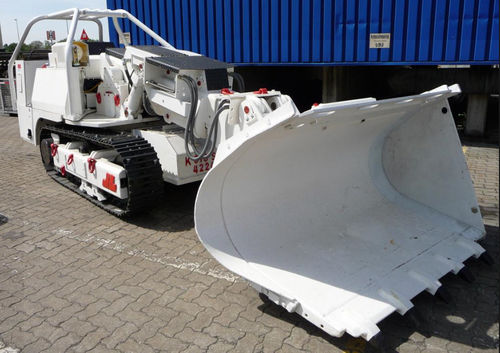

Pala cingolata K313S

telescopica

Il caricatore a scarico laterale K 313 S è stato progettato per i lavori di carico nelle miniere. Tuttavia, può essere utilizzato anche nella costruzione di gallerie e tunnel. Una caratteristica speciale è il braccio telescopico, che consente lo spostamento orizzontale della benna durante il caricamento. L'intero braccio telescopico può essere ruotato di 20° in ogni caso. Questo, insieme alla corsa di 900 mm del cilindro telescopico, consente di effettuare le operazioni di carico e scarico da una posizione eretta senza danneggiare il materiale. L'altezza massima di scarico della benna ribaltabile laterale è di 1,85 m. Il caricatore può essere facilmente smontato in unità di trasporto. Tutti i componenti sono dotati di punti di fissaggio stabili per il trasporto Sottogruppo Dati tecnici Caricatore completo Tipo: K 313 S peso totale 12500 kg Pressione specifica al suolo 9,9 N/cm2 Graduabilità 25 gon Stabilità inclinazione longitudinale massima crescente 25 gon inclinazione longitudinale massima incidente 25 gon inclinazione trasversale massima ± 10 gon Velocità di marcia - livello - a 25 gon Aumento max. 5000 m/h (= 1,4 m/s) max. 2500 m/h (= 0,7 m/s) Potenza di azionamento 90 kW Capacità di carico teorica 1,3 - 1,6 rm3/min (caricamento e ribaltamento della benna con capacità nominale da posizione eretta) capacità della benna 1000 - 1200 l Forza di strappo sul dente della benna 50 kN Forza di penetrazione (orizzontale) 90 kN - dal cilindro di alimentazione 90kN - attraverso il telaio 80kN Dimensioni principali - Lunghezza 6930 mm, con braccio telescopico esteso 7830 mm - larghezza 1630 mm - Altezza 1665 mm senza struttura di protezione (caricatore in posizione di parcheggio) 2000 mm con sovrastruttura di protezione
