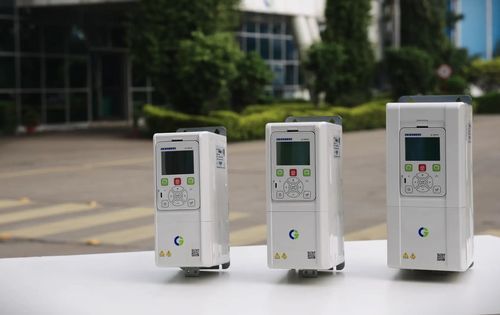

Variatore di velocità sincrono AMX

asincronoad induzionetrifase

Panoramica
La serie Emotron AMX è un inverter di uso generale progettato per il controllo motore preciso e affidabile in ambienti industriali. Design compatto, modalità di controllo multiple e protezione ambientale lo rendono adatto a numerose applicazioni.

Vantaggi principali

• Supporto V/F e controllo orientato al campo (controllo vettoriale) per regolazione accurata della velocità, risposta rapida alla coppia e migliori prestazioni a bassa frequenza.
• Funzionamento in ambiente fino a 50°C senza derating; PCB con rivestimento conformal-coated (3C3) per ambienti gravosi.
• Adatto ad applicazioni a coppia variabile e coppia costante; coppia di avviamento elevata (200%).
• Pannello di controllo grafico con display ad alta risoluzione: stato multi‑riga, velocità/corrente/tensione/frequenza in tempo reale, visualizzazione trend e forme d'onda.
• Funzioni di monitoraggio e logica integrate: monitoraggio carico, timer, contatori, I/O virtuali e sleep a bassa tensione.
• Funzioni integrate di risparmio energetico e macro applicative per controllo freni, sistemi multi‑pompa, ecc.

Dati tecnici (versione IP20)
Potenza nominale: 1,5 – 18,5 kW
Tensione di alimentazione: 230–480 V, trifase
Corrente nominale: 4,2 – 38 A
Classe di protezione: IP20
Omologazioni: CE

Prestazioni e protezione

• Intervallo di esercizio: -10°C a 50°C (senza derating fino a 50°C; derating oltre fino a 55°C).
• PCB conformal-coated (3C3) per migliore resistenza a umidità e polveri.
• Coppia di avviamento: 200%.
• Capacità di sovraccarico: 120% per 60 s (servizio normale); profili heavy duty fino a 150%/60 s, 180%/2 s, 200%/0,5 s.

Controllo motore avanzato

• Supporta motori asincroni e motori sincroni a magneti permanenti.
• Modalità di controllo: V/F e controllo orientato al campo (FOC).
• Range di controllo velocità: vettoriale in chiuso 1:1500, vettoriale in aperto 1:200.

Frenatura e gestione energia

• Brake chopper integrato fino a 45 kW; chopper opzionale per potenze superiori.
• Frenatura vettoriale integrata per arresti controllati.

I/O, feedback e comunicazioni

• Comunicazioni standard: Modbus RTU. Opzioni: RS232, RS485, EtherNet/IP, Modbus TCP/IP, PROFINET.
• I/O standard: 7 ingressi digitali, 2 uscite digitali, 3 ingressi analogici, 2 uscite analogiche, 2 uscite relè.
• Opzioni encoder: incremental, Sin‑Cos, resolver (max una scheda encoder per inverter).
• Opzioni temperatura motore: scheda PTC / PT100 / PT1000 (1 ingresso PTC isolato + 3 ingressi PT100/PT1000).

Strumenti utente e messa in servizio

• PPU grafico con funzione oscilloscopio per analisi forme d'onda in tempo reale.
• Software EmoSoftCom per PC via RS232 frontale: registrazione segnali e backup/restore parametri.
• Logica e monitoraggio integrati riducono la necessità di componenti esterni in fase di avviamento.

Opzioni ed espandibilità

• Filtro EMC/EMI opzionale (categoria C3).
• Schede di espansione I/O (uscite relè aggiuntive, ingressi/uscite analogiche e ingressi digitali aggiuntivi).
• Schede encoder per incremental, Sin‑Cos e resolver.
• Opzione orologio in tempo reale per log eventi con timestamp e logica calendariale.

Specifiche tecniche

• Serie: Emotron AMX
• Intervallo di potenza (IP20): 1,5 – 18,5 kW
• Tensione: 230–480 V, trifase
• Corrente: 4,2 – 38 A
• Classe di protezione: IP20
• Ambiente: -10°C a 50°C (derating oltre fino a 55°C)
• Coppia di avviamento: 200%
• Sovraccarico: 120% / 60 s (normale); heavy duty fino a 200% / 0,5 s
• Controllo: V/F, FOC; vettoriale chiuso 1:1500, aperto 1:200
• Brake chopper: integrato fino a 45 kW (opzionale oltre)
• I/O standard: 7 DI, 2 DO, 3 AI, 2 AO, 2 uscite relè
• Comunicazioni: Modbus RTU (standard); RS232, RS485, EtherNet/IP, Modbus TCP/IP, PROFINET (opzioni)
• Omologazioni: CE
