Modulo di I/O analogico ISCM TDK-Micronas HAL

CompactRIO4 canaliFGPA

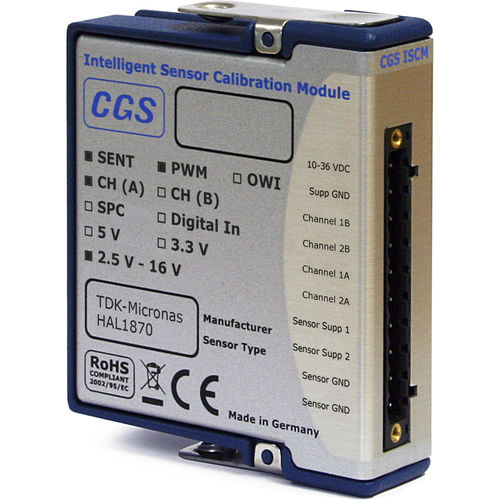

Il modulo CompactRIO "Intelligent Sensor Calibration Module" (C30) sviluppato da CGS può programmare e calibrare fino a 2 sensori TDK-Micronas HAL 1870/1890 in parallelo. Inoltre, il modulo può leggere i dati via SENT e PWM sui canali 1 e 2 in parallelo. Questo è possibile anche se i sensori emettono i loro dati tramite protocolli diversi, ad esempio il sensore 1 deve essere programmato e il sensore 2 viene utilizzato per la decodifica PWM. La potenza di calcolo per la complessa routine di programmazione e la decodifica SENT/PWM è fornita da un FPGA installato nel modulo. L'FPGA dello chassis CompactRIO è usato solo per la comunicazione con il modulo CGS. Questo permette di gestire fino a 8 moduli intelligenti per chassis. Il modulo è disponibile per calibrare diversi sensori di diversi produttori. Un elenco dei sensori supportati può essere inviato su richiesta. L'ISCM supporta gli standard SENT SAE J2716. I sensori sono alimentati attraverso il modulo cRIO, collegato ad un alimentatore esterno (10-36 V, non incluso).
