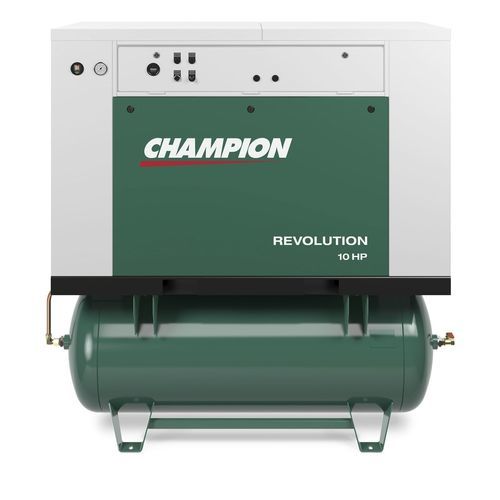

Compressore alternativo Revolution

d'ariaelettricofisso

Panoramica Il compressore alternativo insonorizzato in cofanatura Revolution integra la collaudata pompa Serie R in un pacchetto chiuso progettato per un raffreddamento ottimale e livelli sonori ridotti. Ideale quando sono richieste le prestazioni di un compressore alternativo ma si necessita di minor rumorosità e ingombro ridotto. Il progetto può raggiungere livelli sonori paragonabili ai compressori a vite e approcciare temperature inferiori a 20° F.

Caratteristiche standard

• Cofano silenzioso con schiuma esterna da 2" (conforme B11.19)
• Pompa alternativa Serie R
• Valvola di scarico interstadio conforme ASME
• Motore elettrico ODP NEMA, 1760 RPM
• Filtro di aspirazione industriale da 10 micron
• Ricevitore certificato ASME con manometro 0–300 PSIG
• Tensioni disponibili: monofase 208–230; trifase 208/230/460/575; opzioni 50 Hz

Vantaggi del pacchetto

• Pannello di controllo con spia di alimentazione, spia guasto, contatore ore e interruttore ON/OFF
• Livelli sonori molto bassi — fino a 62 dBA
• Immissione e scarico inferiori per migliore attenuazione del rumore
• Operabile con sportelli chiusi (totalmente chiuso) o aperti per maggiore flusso d'aria
• Cofano conforme B11.19

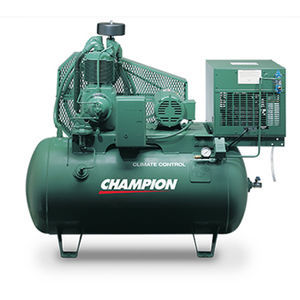

• Opzione essiccatore refrigerato montato per risparmiare spazio e costi di installazione
• Pannelli esterni in schiuma da 2" per ulteriore attenuazione
• Doppiatore post-raffreddamento a piastre e barre sovradimensionato per un raffreddamento efficiente
• Grande ventilatore di raffreddamento per flusso d'aria ottimale
• Sfiato serbatoio elettronico e interruttore alta temperatura
• Olio alimentare disponibile

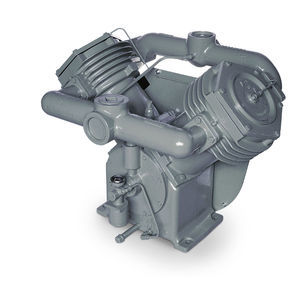

Vantaggi della pompa

• Cilindri multi-aletta per temperature di esercizio più basse
• Progetto integrale cilindro/testata per funzionamento affidabile
• Pistoni bilanciati e bielle leggere in due pezzi
• Anelli del pistone per controllo dell'olio e alta efficienza
• Valvole di sicurezza e grandi intercooler alettati
• Ventola/volano ottimizzati e valvole a disco ad alto flusso affidabili
• Cuscinetti principali a rulli conici, albero motore bilanciato e carter in ghisa ad alta capacità
• Scaricatore centrifugo per avvii senza carico e minima potenza di avviamento

Prestazioni — MODELLO POMPA R-15B (REVOLUTION 5–15 HP UNITÀ SIMPLEX)
MOTOR HP | CAPACITÀ SERBATOIO (GAL) | CODICE PACCHETTO | DIMENSIONI L x W x H (IN) SENZA ESSICCATORE | DIMENSIONI L x W x H (IN) CON ESSICCATORE
5 | - | BQR5 | 61 x 32 x 45 | -
5 | 80 | HQR5-8 | 70 x 32 x 64 | 71 x 32 x 64
7.5 | - | BQR7F | 61 x 32 x 45 | -
7.5 | 80 | HQR7F | 70 x 32 x 64 | -

Prestazioni — MODELLO POMPA R-30D (REVOLUTION 10–15 HP UNITÀ SIMPLEX)
MOTOR HP | CAPACITÀ SERBATOIO (GAL) | CODICE PACCHETTO | DIMENSIONI L x W x H (IN) SENZA ESSICCATORE | DIMENSIONI L x W x H (IN) CON ESSICCATORE
10 | - | BQR10 | 68 x 33 x 50 | -
10 | 120 | HQR10-12 | 76 x 33 x 74 | 93 x 33 x 71
15 | - | BQR15F | 68 x 33 x 50 | -
15 | 120 | HQR15F-12 | 76 x 33 x 74 | 93 x 33 x 71

Pompe a secco — COMPRESSORE ALTERNATIVO R‑SERIES
MODEL | # CILINDRI | DIAMETRO (IN) | CORSA (IN) | CAPACITÀ OLIO (QTS)
R-15 | 2 | 4.63 x 2.5 | 3 | 2
R-30 | 4 | 4.63 x 2.5 | 3 | 4

Download Brochure prodotto disponibile (scheda tecnica PDF per compressori alternativi insonorizzati 5–15 HP).

Specifiche tecniche

• Cofano: pacchetto insonorizzato con pannelli esterni in schiuma 2" (conforme B11.19)
• Serie pompa: R‑Series (modelli R-15, R-30)
• Livello sonoro: fino a 62 dBA
• Temperatura di approccio: inferiore a 20 gradi
• Motore: ODP NEMA, 1760 RPM (opzioni monofase e trifase)
• Tensioni disponibili: monofase 208–230; trifase 208/230/460/575; opzioni 50 Hz
• Filtro di aspirazione: 10 micron grado industriale
• Protezione interstadio: valvola di scarico interstadio ASME
• Ricevitore: serbatoio codificato ASME con manometro 0–300 PSIG
• Raffreddamento: after-cooler a piastre e barre sovradimensionato e grande ventilatore
• Comandi: pannello con spia accensione, spia guasto, contatore ore e interruttore ON/OFF (standard)
• Caratteristiche aggiuntive: scarico serbatoio elettronico, interruttore alta temperatura, olio di grado alimentare
