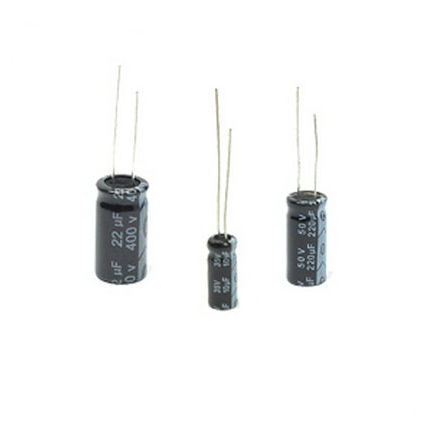

Condensatore elettrolitico EGCA-01

per circuito stampatodi fattore di dissipazione

Condensatore elettrolitico in alluminio Articoli - Caratteristiche Categoria Intervallo di temperatura - -40 ~ 105°C Gamma di tensione nominale - 6.3 ~ 100Vdc Tolleranza di capacità - ± 20% (M) (a 20'C ,120Hz) Corrente di dispersione - 1≤0,01CV o 3 uA a seconda di quale dei due è maggiore Dove 1: Corrente di dispersione massima (uA). C: Capacità nominale(uF), V: Tensione nominale(V) (a 20C dopo 2 minuti) Fattore di dissipazione (tan 6) - Tensione nominale (Vdc) - 6,3 - 10 - 16 - 16 - 25 - 25 - 35 - 50 - 50 - 63 - 100 tan δ (max) - 0,22 - 0,19 - 0,16 - 0,14 - 0,12 - 0,1 - 0,09 - 0,08 Quando la capacità nominale supera 1.000uF, aggiungere 0,02 al valore sopra indicato per ogni aumento di 1.000uF Caratteristiche di bassa temperatura (Max, rapporto di impedenza) Tensione nominale (Vdc) - 6,3 - 10 - 16 - 16 - 25 - 25 - 35 - 50 - 50 - 63 - 100 Z (-25°C) /Z (+20°C) - 4 - 3 - 2 Z (-40°C) /Z (+20°C) - 8 - 6 - 4 - 3
