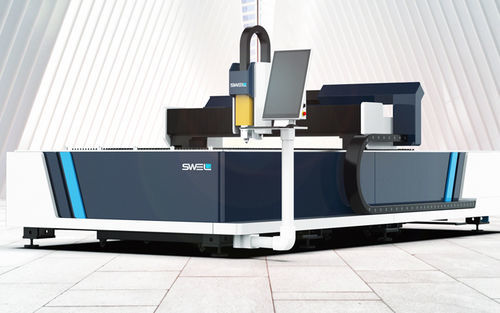

Macchina da taglio laser CHP

per metalloper lamiereper lamiera metallica

Nome del prodotto
Serie CHP - Macchina per taglio laser metallo grande formato ad alta potenza

Panoramica

• Progettazione meccanica professionale, aspetto moderno e diverse tecnologie brevettate.
• Alta precisione di lavorazione, elevata velocità, scanalatura stretta e sezioni trasversali pulite.

Velocità estrema, salto di prestazioni

• Struttura a piattaforma singola aperta, ottimizzata per il grande formato.
• Supporta carico multidirezionale per migliorare l'efficienza del flusso di lavoro.
• Elevata stabilità meccanica e velocità di taglio accelerate.

Nuova struttura del letto a doppia trave

• Progettata per esigenze di lavorazione ad alta efficienza.
• Design sviluppato internamente con fermo a innesto e doppia trave per maggiore rigidità.
• Non si deforma durante tagli prolungati, garantendo un funzionamento stabile dell'apparecchiatura.

Design modulare del banco di lavoro

• Banco di lavoro assemblato a moduli per cambi rapidi e configurazioni flessibili.
• Struttura del banco stabile con elevata capacità di carico.
• Facile da smontare, sostituire e manutenere per ridurre i tempi di inattività.

Vantaggi del letto

• Struttura del letto più stabile per una maggiore precisione e ripetibilità.
• I formati maggiori ampliano l'area di taglio mantenendo la precisione.

Parametri tecnici
Modello prodotto | LY4020A | LY6025A | LY8025A
Area di lavoro | 4030*2030mm | 6030*2530mm | 8030*2530mm
Corsa asse Y | 4030mm | 6030mm | 8030mm
Corsa asse X | 2030mm | 2530mm | 2530mm
Corsa asse Z | 200mm | 200mm | 200mm
Velocità di accoppiamento X/Y | 100m/min (tutti i modelli)
Accelerazione X/Y | 1.5G (tutti i modelli)
Precisione di posizionamento ripetuta X/Y | ±0.02mm (tutti i modelli)
Potenza laser | 3KW-6KW (LY4020A) | 3KW-12KW (LY6025A) | 6KW-20KW (LY8025A)

Esempio di taglio
Le immagini di esempio del taglio sono fornite nella scheda prodotto per illustrare la qualità tipica del taglio e la finitura dei bordi.

Caratteristiche / specifiche tecniche

• Modelli: LY4020A, LY6025A, LY8025A
• Area di lavoro (LY4020A): 4030 x 2030 mm
• Area di lavoro (LY6025A): 6030 x 2530 mm
• Area di lavoro (LY8025A): 8030 x 2530 mm
• Corsa asse Y: 4030 / 6030 / 8030 mm (per modello)
• Corsa asse X: 2030 / 2530 / 2530 mm (per modello)
• Corsa asse Z: 200 mm
• Velocità di accoppiamento X/Y: 100 m/min
• Accelerazione X/Y: 1.5G
• Precisione di posizionamento ripetuta: ±0.02 mm
• Gamma di potenza laser: 3 kW–6 kW, 3 kW–12 kW, 6 kW–20 kW (a seconda del modello)
