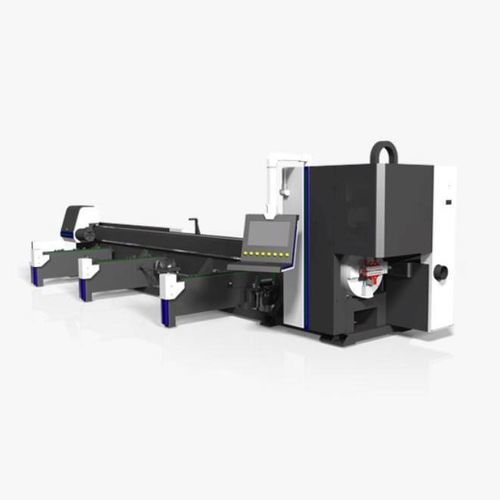

Macchina da taglio laser XPH2per metalloper profilatiper tubi
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tecnologia
- laser
- Materiale trattato
- per metallo
- Prodotto trattato
- per tubi, per profilati
- Caricamento del pezzo
- a caricamento automatico
- Altre caratteristiche
- automatica, semiautomatica, di precisione, modulare, con alimentaziona automatica
- Velocità di taglio
Max.: 1,5 m/s
(4,921 ft/s)Min.: 0 m/s
(0 ft/s)- Potenza laser
Max.: 12.000 W
Min.: 1.500 W
- Ripetibilità
0,05 mm
(0,002 in)- -Not Tr-
Max.: 550 mm
(22 in)Min.: 10 mm
(0 in)- Capacità di carico
Max.: 1.500 kg
(3.306,9 lb)Min.: 300 kg
(661,4 lb)
Descrizione
Panoramica del prodotto
Mandrino pneumatico di precisione
Mandrino pneumatico di precisione con centraggio automatico e serraggio a 4 griffe, che garantisce una presa stabile senza danneggiare il pezzo.
Design modulare
Può essere abbinata liberamente a caricatori completamente automatici, semiautomatici, teste di taglio smussate e altri moduli opzionali per diversi scenari d'uso.
Universale per vari profili
Capace di tagliare tubi tondi, tubi quadrati, tubi rettangolari, tubi ellittici, tubi a U e profili come canali, angolari e travi I.
Esempi di taglio
Le immagini di esempio mostrano i risultati di taglio su vari profili e tipi di tubi.
Parametro tecnico
Product Model | LY0160T | LY0260T | LY0390T | LY0490T | LY05120T
Working area | 1.5KW-3KW | 3KW-6KW | 6KW-12KW | 6KW-12KW | 6KW-12KW
Maximum Idling Speed (rotational) | 150r/min | 100r/min | 60r/min | 60r/min | 60r/min
Processing Pipe Type | Round tube, rectangular tube, elliptical tube, U-shaped tube (colspan 5)
Maximum Idling Speed (linear) | 90m/min | 90m/min | 60m/min | 60m/min | 60m/min
Positioning Accuracy | ±0.05mm (applies to all models)
Repeat Positioning Accuracy | ±0.05mm (applies to all models)
Chuck Load Bearing | 300KG | 800KG | 1200KG | 1200KG | 1500KG
Processing Range (square tube) | Square tube 10 - Square tube 120 | Square tube 20 - Square tube 240 | Square tube 20 - Square tube 360 | Square tube 20 - Square tube 460 | Square tube 20 - Square tube 550
Caratteristiche / Specifiche tecniche
- Macchina per taglio laser di tubi completamente automatica, in grado di raggiungere elevate velocità di taglio, funzionamento stabile e lavorazioni di precisione. Supporta sistemi di carico completamente automatici.
Mandrino pneumatico di precisione
Mandrino pneumatico di precisione con centraggio automatico e serraggio a 4 griffe, che garantisce una presa stabile senza danneggiare il pezzo.
Design modulare
Può essere abbinata liberamente a caricatori completamente automatici, semiautomatici, teste di taglio smussate e altri moduli opzionali per diversi scenari d'uso.
Universale per vari profili
Capace di tagliare tubi tondi, tubi quadrati, tubi rettangolari, tubi ellittici, tubi a U e profili come canali, angolari e travi I.
Esempi di taglio
Le immagini di esempio mostrano i risultati di taglio su vari profili e tipi di tubi.
Parametro tecnico
Product Model | LY0160T | LY0260T | LY0390T | LY0490T | LY05120T
Working area | 1.5KW-3KW | 3KW-6KW | 6KW-12KW | 6KW-12KW | 6KW-12KW
Maximum Idling Speed (rotational) | 150r/min | 100r/min | 60r/min | 60r/min | 60r/min
Processing Pipe Type | Round tube, rectangular tube, elliptical tube, U-shaped tube (colspan 5)
Maximum Idling Speed (linear) | 90m/min | 90m/min | 60m/min | 60m/min | 60m/min
Positioning Accuracy | ±0.05mm (applies to all models)
Repeat Positioning Accuracy | ±0.05mm (applies to all models)
Chuck Load Bearing | 300KG | 800KG | 1200KG | 1200KG | 1500KG
Processing Range (square tube) | Square tube 10 - Square tube 120 | Square tube 20 - Square tube 240 | Square tube 20 - Square tube 360 | Square tube 20 - Square tube 460 | Square tube 20 - Square tube 550
Caratteristiche / Specifiche tecniche
- Serie: XPH2 Series
- Applicazione: Taglio laser di tubi/profili per tubi tondi, quadrati, rettangolari, ellittici e a U; adatta anche a profili a canale, angolari e travi I
- Mandrino: Mandrino pneumatico di precisione a quattro griffe con centraggio automatico
- Modularità: Compatibile con sistemi di carico completamente/semi-automatici e teste di taglio smussate
- Precisione di posizionamento: ±0.05mm
- Ripetibilità: ±0.05mm
- Velocità lineare max: fino a 90 m/min (dipende dal modello)
- Velocità rotativa max: fino a 150 r/min (dipende dal modello)
- Capacità di carico del mandrino: 300–1500 KG a seconda del modello
- Gamma di lavorazione per tubi quadrati: da 10 a 550 (dipende dal modello)
