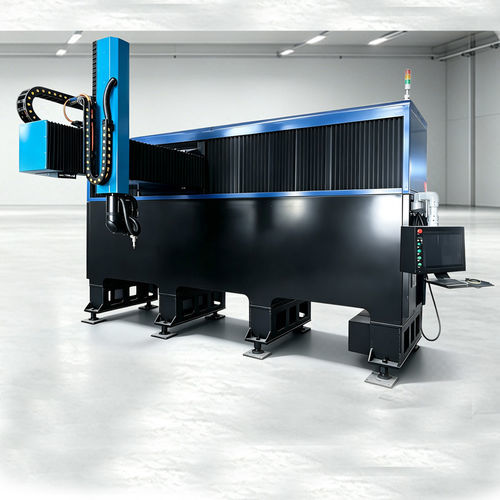

Macchina da taglio laser XPG

per metalloper lamiereCNC

Panoramica
Taglio di pezzi metallici 3D formati con alta precisione e alta ripetibilità. Motori lineari a ciclo chiuso, percorso doppio del fascio interno/esterno e 5 assi RTCP progettati per le linee produttive automotive, aerospaziali e di macchine utensili.

Caratteristiche principali

• 01 Cantilever compatto: struttura a colonna singola con carico/scarico aperto su tre lati, circa 40% di ingombro in meno rispetto a un portale.
• 02 Veloce e stabile: azionamento con motore lineare senza gioco con RTCP a 5 assi — fino a 1,75× la produzione per pezzo rispetto al taglio robotizzato.
• 03 Lavorazione 3D in un'unica impostazione: rifilatura, foratura, smusso e preparazione saldatura in una sola serrata; il RTCP mantiene il fascio normale alla superficie.
• 04 Intelligente e connessa: controllo G-code aperto, monitoraggio OPC UA cloud e automazione pronta per MES per linee non presidiate.

Testa di taglio a doppio percorso fascio

• Percorso interno (3–6 kW): fascio instradato all'interno della testa — compatta, sigillata e antipolvere con pochi punti di manutenzione; ideale per taglio continuo ad alto ritmo.
• Percorso esterno (3–12 kW): fascio guidato tramite condotto/specchi esterni — instradamento flessibile, ampio raggio di posture, manutenzione agevole e scalabile ad alte potenze.

Teach pendant e programmazione

• Teach pendant in stile robot per taglio e saldatura — programmare direttamente sulla macchina; non è richiesto un modello CAD.
• Nessun modello digitale necessario: insegnamento in loco tramite i controlli fisici e il touchscreen del pendant.
• Macro integrate: fori standard, rettangoli e polilinee invocabili con un clic.
• Programmazione rapida per apprendimento pezzi: riduce la barriera alla programmazione e i tempi di impostazione.

Capacità del processo

• Rifilatura: rifilatura flessibile dei bordi di pezzi formati, sostituisce gli stampi di rifilatura.
• Foratura: fori ad angolo qualsiasi su superfici 3D — precisi e senza bave.
• Smusso: tagli in postura a 5 assi per smussi di saldatura in una sola passata.
• Taglio + Saldatura: taglio e saldatura laser integrati su un'unica piattaforma.

Note aggiuntive sul prodotto

• Operazione RTCP simultanea; alta ripetibilità.
• Opzioni di potenza laser fibra riferite nella pagina: 3–12 kW.
• Progettata per ridurre l'ingombro a terra e aumentare la produttività per pezzo rispetto al taglio robotizzato.

Caratteristiche tecniche / specifiche

• Assi: 5 assi con RTCP (Real-Time Contour Processing).
• Ripetibilità: ±0,03 mm (riferimento pagina).
• Gamma di potenza laser fibra (riferimento pagina): 3–12 kW.
• Efficienza vs robot: ~43% di tempo risparmiato sullo stesso pezzo; ≈1,75× output vs taglio robotizzato.
• Spessore max @ 6 kW: Acciaio al carbonio ≤ 12,5 mm.
• Spessore max @ 6 kW: Acciaio inossidabile ≤ 8 mm.
• Spessore max @ 6 kW: Alluminio ≤ 6 mm.
• Spessore max @ 6 kW: Ottone/Rame ≤ 4 mm.
• Opzioni testa: testa con percorso fascio interno (sigillata, antipolvere) e testa con percorso fascio esterno (instradamento tramite condotto/specchio).
• Controllo: G-code aperto; teach pendant con touchscreen; macro integrate.
