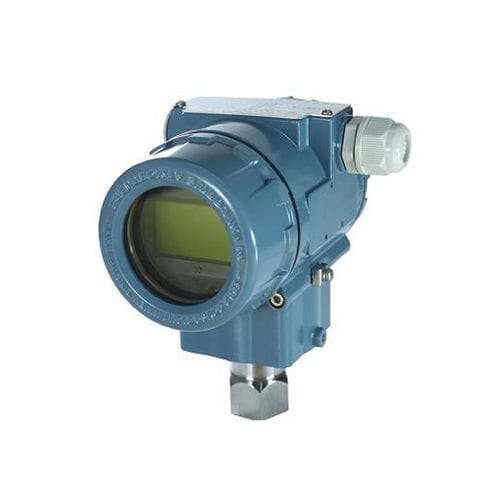

Trasmettitore di pressione assoluta TX3351

digitale4-20 mAHART

Il trasmettitore di pressione TX3351-GP&AP è adatto a misurare la portata di liquidi, gas o vapore, nonché il livello, la densità e la pressione dei liquidi. TX3351-GP&AP emette un segnale da 4 a 20 mA CC corrispondente alla pressione misurata. Le caratteristiche principali includono la rapidità di risposta, l'impostazione remota tramite comunicazioni, l'autodiagnosi e l'uscita di stato opzionale per l'allarme di alta/bassa pressione. SPECIFICHE STANDARD 1 SPECIFICHE DI PRESTAZIONE Precisione di riferimento dell'intervallo calibrato (comprende linearità, isteresi e ripetibilità basate sui terminali) Regolazione dello zero esterno Lo zero esterno è regolabile in continuo con una risoluzione incrementale dello 0,01% dell'intervallo. La riorganizzazione può essere effettuata localmente utilizzando l'interruttore di impostazione del campo. Effetti della posizione di montaggio La rotazione sul piano del diaframma non ha alcun effetto. L'inclinazione fino a 90 gradi provoca uno spostamento dello zero fino a 0,25 kPa, che può essere corretto con la regolazione dello zero. Uscita Uscita a due fili da 4 a 20 mA CC con comunicazione digitale, programmabile in modo lineare o a radice quadrata. Il protocollo HART FSK può essere sovrapposto al protocollo 4-20 mA 2 INSTALLAZIONE Requisiti di alimentazione e carico alimentazione 24 V CC, R≤(Us -12V)/Imax kΩ, Imax=23 mA. segnale 20 mA. Campo di uscita: 3.9 mA a 20,5 mA Allarme di guasto (la modalità può essere selezionata) Modalità bassa (min): 3.7 mA, Modalità alta (max): 21 mA Modalità No (hold): Mantiene il valore effettivo prima del guasto. L'impostazione standard dell'allarme di guasto è Modalità alta.
