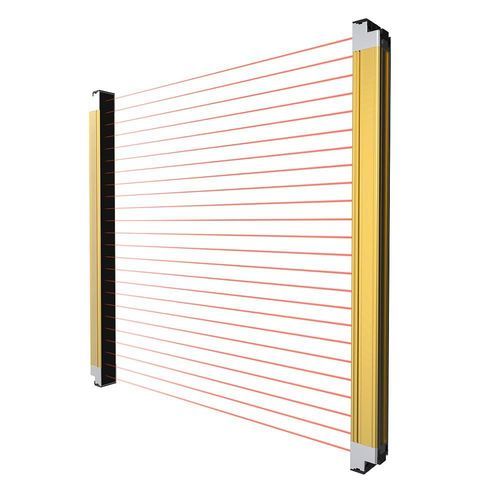

Barriera fotoelettrica di sicurezza di tipo 4 CSS32-T0736DP1-RSmultifascioa barrieraIP65
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Funzione
- di sicurezza di tipo 4
- Tipo de fascio
- multifascio
- Struttura
- a barriera
- Tipo di protezione
- IP65
- Portata
Max.: 7 m
(22'11" )Min.: 0,1 m
(0'03" )
Descrizione
Panoramica
Specifiche tecniche
Parametri meccanici / elettrici
Ambiente operativo
Accessori
Materiali
Caratteristiche / Riepilogo specifiche
- Modello: CSS32-T0736DP1
- Serie: Serie CSS barriere fotoelettriche
- Tipo di prodotto: Barriera fotoelettrica di sicurezza (emettitore/ricevitore)
- Principio di rilevamento: A barriera (through-beam)
- Campo di rilevamento: 0,1–7 m
- Altezza protettiva: 1144 mm
- Passo fasci: 32 mm
- Numero di raggi: 36
- Uscita: PNP, NO (segnale discreto)
- Alimentazione: DC 24V
- Grado di protezione: IP65
Specifiche tecniche
- Lunghezza cavo: 0,5 m
- Caratteristica speciale: Resistente alla luce solare
- Sincronizzazione: Sincronizzazione RS485
- Altezza protettiva: 1144 mm
- Accessori standard: Manuale, certificato, staffe di montaggio, viti
- Materiali: Scocca — lega di alluminio; Filtro — PMMA; Cappuccio terminale — PC; Tappi — SUS304; Cavo — PVC
Parametri meccanici / elettrici
- Tipo di uscita: PNP NO
- Alimentazione: DC 24V
- Protezione ingresso: IP65
- Tipo connessione: Tipo relè
- Tipo segnale: Discreto
- Modalità di funzionamento: Light ON / Dark ON
- Installazione: Montaggio laterale
- Indicatore: Spia fissa dopo il reset; lampeggia durante il test
- Circuiti di protezione: Protezione cortocircuito uscita, protezione inversione polarità uscita, protezione inversione polarità alimentazione
- Tensione residua: <2 V (escluso effetto allungamento cavo)
- Carico capacitivo ammesso: 2,2 µF
- Corrente di perdita: <1 mA
- Corrente di carico: <300 mA
- Consumo: Emettitore <4 W; Ricevitore <5 W
- Resistenza di isolamento: >20 MΩ (DC 500 V)
- Resistenza agli urti: 100 m/s², 1000 volte in X, Y, Z
- Resistenza alle vibrazioni: 10–55 Hz, ampiezza 0,7 mm, 20 volte in X, Y, Z
- Prova di tensione: AC 1000 V, 50/60 Hz, 1 min (parti caricate vs scocca)
- Ingresso esterno: Funzione per arrestare l'emissione tramite ingresso esterno
Ambiente operativo
- Umidità relativa: 35–95% RH (senza condensazione) uso/stockaggio
- Illuminazione: Superficie ricevitore < 10000 lx
Accessori
- Manuale, certificato, staffe di montaggio, viti
Materiali
- Scocca: Lega di alluminio
- Filtro: PMMA
- Cappuccio terminale: PC
- Tappo: SUS304
- Cavo: PVC
Caratteristiche / Riepilogo specifiche
- Modello: CSS32-T0736DP1
- Serie: Serie CSS barriere fotoelettriche
- Campo di rilevamento: 0,1–7 m
- Raggi / passo: 36 / 32 mm
- Altezza protettiva: 1144 mm
- Uscita: PNP NO (segnale discreto)
- Alimentazione: DC 24V
- Protezione: IP65
- Sincronizzazione: RS485
- Installazione: Montaggio laterale
- Accessori tipici: Manuale, certificato, staffe, viti
