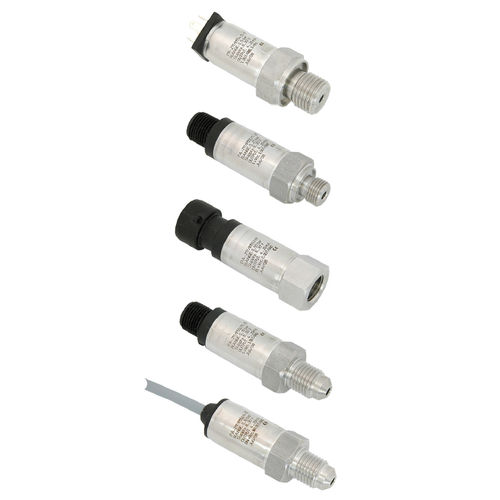

Trasmettitore di pressione relativa 21 Y series

piezoresistivoanalogicoprogrammabile

Tecnologia: I trasmettitori della linea Y hanno un errore di temperatura estremamente ridotto. Questo risultato è ottenuto grazie all’impiego di un circuito supplementare contenente un sensore di temperatura, il quale suddivide il campo di temperatura in intervalli di ampiezza pari a 1,5 Kelvin (K). I valori di zero TK e di compensazione TK vengono calcolati per ciascun intervallo e vengono poi programmati nel circuito supplementare. Durante il funzionamento questi valori sono inseriti nel percorso del segnale analogico in base alla temperatura. Ogni valore di temperatura è la “temperatura di taratura” il trasmettitore in oggetto. L’accuratezza corrispondente è determinata principalmente dalla linearità. Sono disponibili 120 intervalli, i quali descrivono un campo potenziale di temperatura di 180 K. Quanto più ampio è il campo della temperatura, tanto maggiore è l’attività di test necessaria per minimizzare l’imprecisione del modello matematico. Flessibilità: l’ampiezza del campo verticale di lavorazione, il progetto modulare ed i circuiti elettronici programmabili rendono possibile produrre lotti di grandi dimensioni e su misura per il cliente. I sensori di pressione (celle di misurazione isolate) sono prodotti in grandi quantitativi e strutturati in blocchi. Questi ultimi vengono poi saldati nella testata del trasmettitore richiesto, muniti delle componenti elettroniche e tarati lungo l’intero arco di temperatura e pressione, in sistemi che hanno fino a 1000 postazioni di rilevamento.
