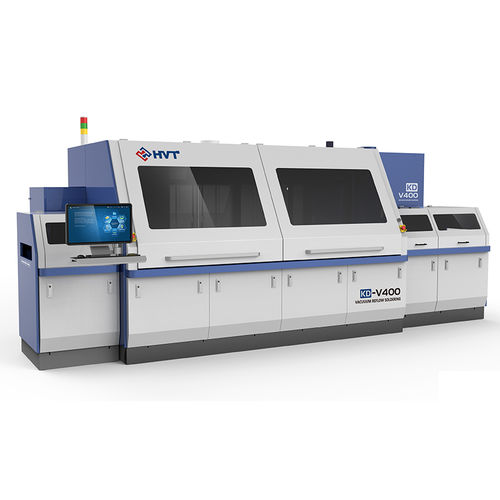

Macchina di brasatura dolce a riflusso KD-V400

in lineaper PCB

La saldatrice della serie KD-V400 è dotata di quattro camere di processo separate, gestione in linea dei substrati e trasferimento in linea dei supporti per una produzione in serie altamente efficiente. Il sistema consente di saldare continuamente preforme e/o paste. Il monitoraggio permanente del processo garantisce la riproducibilità della saldatura. Uniformità di temperatura della piattaforma di prova (sei punti), blocco di rame per la misurazione della temperatura distribuito in diverse posizioni della piattaforma, risultato della prova: Uniformità di temperatura del vassoio in sei posizioni＜4°. Standard di consegna: - Il test di vibrazione richiede che il valore del picco di vibrazione durante il funzionamento del binario sia inferiore a 300 micron, il che è considerato qualificato. - È necessario che il valore del picco di vibrazione sia inferiore a 300 micron per camere diverse e a velocità diverse. - Ad esempio: sotto i 4 tipi di velocità 15/20/25/30 per la camera di preriscaldamento, la camera di saldatura, la camera di raffreddamento utilizzano test di vibrazione individuali e continui, che devono soddisfare entrambe le richieste tecniche. Caratteristiche della saldatrice a riflusso - Connessioni a saldare senza vuoti - Saldatura con preforme e/o paste - Temperature di processo fino a 300 °C - Gradienti di temperatura controllati - Tempi di ciclo brevi - Camera di saldatura e raffreddamento separate - Saldatura senza flusso con acido formico - Riproducibilità dei risultati di saldatura - Tracciabilità - Controllo permanente del processo - Sistema di visualizzazione - Sistema di controllo della temperatura indipendente
