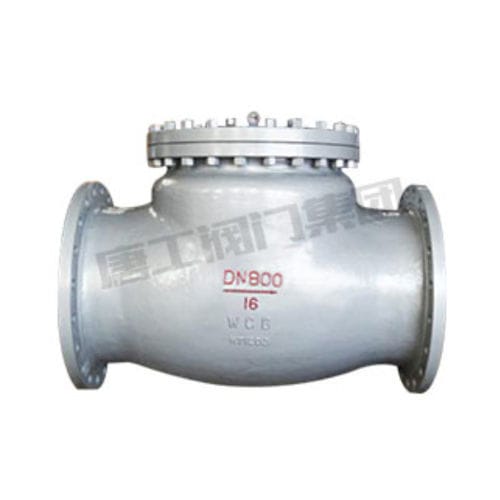

Valvola di ritegno a battente

per acquaper olioper l'industria chimica

La valvola di ritegno a battente, nota anche come valvola unidirezionale o valvola di ritegno, viene utilizzata per impedire il riflusso del fluido nella tubazione. La valvola che si apre o si chiude da sola grazie al flusso e alla forza del fluido per impedire il riflusso del fluido è chiamata "valvola di non ritorno" La valvola di ritegno a battente è adatta a varie tubazioni con pressione nominale PN1.0MPa~42.0MPa, Classe150-2500; diametro nominale DN15~1200mm, NPS1/2~48; temperatura di esercizio -196~540℃. Ritorno di fiamma medio. Grazie alla scelta di diversi materiali (WCB, CF8(M), CF3(M), 1Gr5Mo, 15CrMo1V), può essere applicato a diversi fluidi come acqua, vapore, olio, acido nitrico, acido acetico, mezzi fortemente ossidanti e urea. Viene utilizzato principalmente per condutture petrolifere, chimiche, farmaceutiche, di fertilizzanti, elettriche e di altro tipo. struttura La valvola di ritegno a battente adotta una struttura di oscillazione a bilanciere incorporata. Tutte le parti di apertura e chiusura della valvola sono installate all'interno del corpo valvola e non penetrano nel corpo stesso. Ad eccezione della guarnizione di tenuta e dell'anello di tenuta utilizzati nella flangia centrale, l'insieme non presenta punti di perdita, eliminando la possibilità di perdite della valvola. La connessione tra il bilanciere e il disco della valvola di ritegno a battente adotta una struttura di connessione sferica, in modo che il disco abbia un certo grado di libertà nell'intervallo di 360 gradi e disponga di un'adeguata compensazione della microposizione. È adatta per mezzi puliti, non è adatta per mezzi contenenti particelle solide e alta viscosità. Lunghezza della struttura: GB12221 Flangia di connessione: JB/T79-1994 Test e ispezione: JB/T9092-1999
