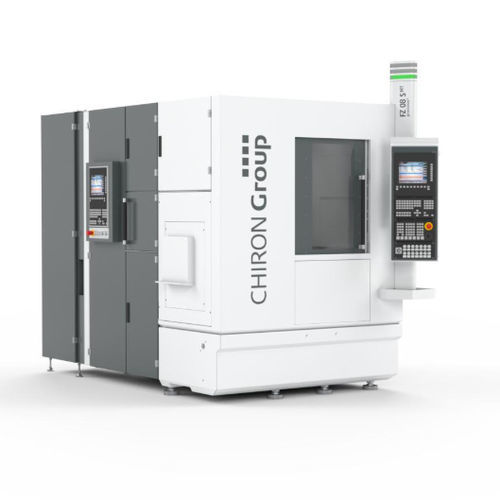

Centro di tornitura-fresatura CNC 08 series

verticale5 assia colonna

Panoramica
I centri di lavoro verticali Serie 08 consentono di raggiungere tolleranze di pochi μm e finiture superficiali di alto livello. Le macchine sono compatte e modulari, progettate per un rapido set-up, elevata stabilità, alta dinamica, bassa manutenzione e facile integrazione nei flussi produttivi. Il concetto modulare permette di configurare ogni macchina di base in base alle esigenze produttive specifiche.

Varianti macchina

• Versioni con mandrino singolo o doppio
• Lavorazioni simultanee a 5 assi
• Cambio pezzo durante la lavorazione per produzioni in grandi quantità
• Configurazione mill-turn per lavorazioni multifunzione da barra
• Varianti precision+ con azionamento lineare diretto per requisiti nelle tecnologie medicali e di precisione

Punti salienti

• Elevata dinamica prestazionale in ingombro compatto
• Principio a colonna mobile verticale
• Banco macchina in acciaio/mineral-cast per elevata rigidità e stabilità termica
• Mandrini elettrici raffreddati a acqua
• Azionamenti diretti dinamici e guide di precisione sulle versioni precision+
• Area di lavoro completamente chiusa con coperture in acciaio inox
• Flusso di trucioli ottimizzato
• Concetto ergonomico di comando e carico
• Accesso facilitato agli organi per le operazioni di manutenzione
• Design modulare per automazioni su misura e ampliamenti

Applicazioni / Esempi

• Settori: Automotive, Tecnologie medicali, Tecnologie di precisione, Costruzione stampi, Ingegneria meccanica
• Parti tipiche: impianti e strumenti chirurgici, impianti per spalla e colonna, inserti per ginocchio, monconi, placche ossee, componenti per endoscopia, parti per frese dentali, giranti, casse e lunette di orologi, anelli di precisione e componenti di gioielleria, vari componenti meccanici (corpi valvola, pistoni, supporti ugello)

Caratteristiche tecniche

• Configurazioni disponibili: 1 mandrino, 2 mandrini, 5 assi, mill-turn, varianti con cambio pezzo
• Attacchi: HSK-32 o HSK-40 (a seconda della versione)
• Opzione precision+: azionamento lineare diretto
• Capacità di tolleranza: pochi μm
• Mandrini motorizzati con raffreddamento ad acqua
• Layout a colonna mobile verticale e banco in acciaio/mineral-cast
• Area di lavoro completamente chiusa con coperture in acciaio inox
• Concetto modulare per automazione su misura e facilità di manutenzione
