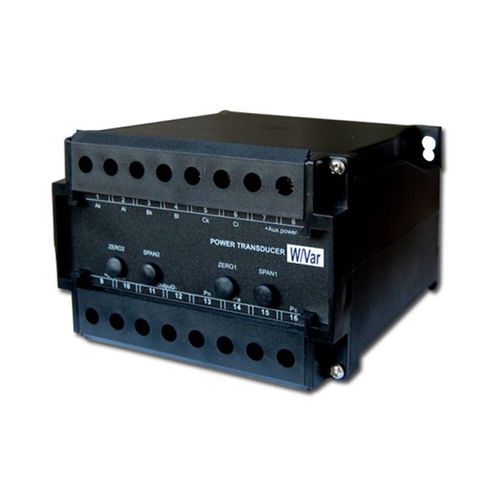

Trasduttore di potenza su guida DIN QP-X series

di potenza attiva

Il trasduttore di potenza CA della serie QP-X converte i segnali CA trifase in un segnale CC indipendente dal carico, proporzionale a tensione (V), corrente (A), potenza attiva (watt) e potenza reattiva (var), frequenza (Hz) ecc. I tre segnali di uscita sono combinati in un unico trasduttore, pertanto questo trasduttore di potenza CA può essere chiamato trasduttore di tensione trifase. I segnali di corrente e tensione passano nel circuito attraverso trasformatori strumentali di precisione per garantire l'isolamento galvanico tra i circuiti di ingresso e la circuiteria del trasduttore. Ogni coppia di segnali di corrente e tensione viene matematicamente moltiplicata per produrre un segnale proporzionale alla potenza reale e indipendente dalla forma d'onda e dall'angolo di fase. - Precisione di misura 0,5 - Misura e uscita RMS - Montaggio su guida Din da 35 mm - Porta RS485 opzionale - Misura trifase indipendente per loop 3P4W (opzionale) - Supporto di parametri personalizzati Ingressi del segnale di potenza: Ingresso nominale: ../1A o ../5A C.T. collegato - 110V, 230V, 400V, 415V ac Consumo di energia : <1 VA in tensione - <0,2 VA corrente Capacità di sovraccarico: 1,2 volte in continuo - 5sec @ 10 volte la corrente nominale - 2sec @ 2 volte la tensione nominale Gamma di frequenza: 50Hz, 60Hz Uscita di misura: - Uscite standard (altre su richiesta): 4~20mA, 0~5V, - 0~20mA; - 5~10V; - 0~10V; Carico massimo: 2000 Ω (uscita di tensione) Ondulazione : <1% da picco a picco Tempo di risposta: <250ms 0-90% - <500ms 0-99%
