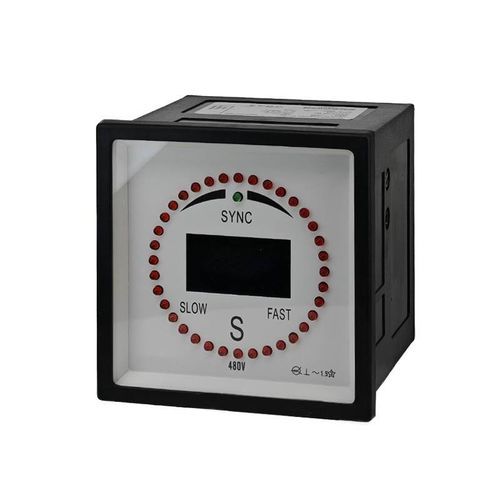

Sincronoscopio WDG96-SM

Il sincronoscopio digitale per generatore WDG96-SM è un dispositivo utilizzato per indicare il grado di sincronizzazione tra due sistemi a corrente alternata (CA) (di solito un generatore e la rete, o tra due generatori). Lo fa confrontando la frequenza e la fase delle due fonti CA. - Sincronoscopio marino digitale a LED ad alta precisione - 36 LED rossi brillanti sono distribuiti uniformemente sul quadrante - Lo schermo LED centrale mostra la frequenza e la tensione tra il generatore e la barra collettrice. Quando un generatore viene avviato con successo ed è pronto per il funzionamento in parallelo, questo sincronizzatore digitale si attiva. Identifica con precisione la frequenza del generatore rispetto alla rete e regola la frequenza del generatore. Quando la differenza di frequenza scende al di sotto di una soglia impostata, e in un momento specifico appena prima che la differenza di fase tra il generatore e la tensione di rete raggiunga zero, emette un comando di chiusura udibile e visivo. Ciò migliora significativamente la precisione, l'affidabilità e la sicurezza del funzionamento in parallelo dei generatori. Progettato con tecnologia di controllo digitale e un design all'avanguardia, questo sincronoscopio per generatore è compatto, leggero e soddisfa tutti i requisiti di specifica CCS per le prestazioni tecniche. Questo sincronizzatore digitale elimina le congetture nel mettere online i generatori. Non solo automatizza il processo di sincronizzazione tra il tuo generatore di potenza e il sistema, ma offre anche una precisione senza pari, superando i sincronoscopi a puntatore tradizionali. Vedi istantaneamente le differenze di fase e frequenza a colpo d'occhio. Conferma visiva della tensione e della frequenza sia del bus che del generatore. Un relè di controllo integrato, un relè di sincronizzazione e un relè di allarme garantiscono sicurezza e prestazioni ottimali. Certificato dalle principali società di classificazione marina, garantendo affidabilità in ambienti esigenti. Alloggiato in un involucro impermeabile e ignifugo per la massima protezione. - Standard tecnico: GB/T7676-1998, IEC60092-50 - Standard ambientale: GB8355-1987, IEC92-504-74 - Standard di sicurezza: GB4793-20, IEC61010 - Temperatura di lavoro: -40-65℃ - Influenza della temperatura: -13-33℃, 100% conforme alla classe di precisione - Alimentazione: 100V, 50Hz; - Angolo di indicazione: 240°-270º (Sincronoscopio: 360º) - Tensione: 110V, 220V, 380V, 440V - Differenza di frequenza tra il generatore e la rete: meno di 2Hz, il sincronoscopio funziona - Gamma di chiusura della differenza di frequenza: 0.05-0.5Hz; - Consumo di energia: ≤5VA - Colore della scocca: Nero/bianco, cornice del pannello, piastra terminale: nero - Colore del quadrante: Nero/bianco (altri colori sono disponibili) - Montaggio: Installazione verticale - Dimensione: 110*110mm, 80*80mm - 96*96mm, 72*72mm, 48*48mm - Sovraelongazione: Meno del 20% quando la scala raggiunge 2/3 - Resistenza all'isolamento: Circuito e scocca: AC2600V/1 min (area d'acqua) - Resistenza alle vibrazioni: 24.5m/s - Resistenza agli urti: 147m/s - Materiale: Scocca/piastra terminale: ABS; Copertura: Vetro trasparente - Modalità di connessione: Connessione diretta o tramite PT - Ambiente: temperatura: 0-55℃, umidità relativa: 95% Il sincronoscopio digitale WDG96-SM è progettato per la protezione, il controllo e il monitoraggio dei generatori, sia in applicazioni marine che terrestri. È disponibile per parti di motore, generatori diesel, generatori a benzina, gruppi elettrogeni, ecc.
