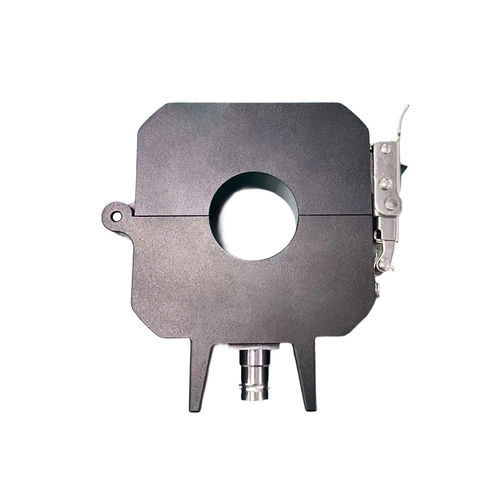

Monitor di scarico parziale SCM-PDS-HFCT

I sensori HFCT (a scarica parziale HFCT/HFCT a scarica parziale) sono installati sulle giunzioni dei cavi e sui fili di terra per accoppiare i segnali di corrente a impulsi di scarica parziale al corpo del cavo e alle giunzioni.Il sensore a scarica parziale HFCT è progettato per i cavi ad alta tensione. Basato sulla tecnologia del trasformatore di corrente ad alta frequenza (HFCT) e sui principi della bobina di Rogowski, utilizza una struttura a morsetto non intrusiva per catturare i segnali di corrente a impulsi PD dai cavi di messa a terra. Disponibile nelle versioni wireless e cablata, offre un intervallo di rilevamento di 1-5000 pC con sensibilità di 1 pC, con monitoraggio in tempo reale, allarme a soglia e rete scalabile. La versione wireless è dotata di una batteria al litio integrata ad alta capacità (durata > 3 anni) e utilizza LoRa (470-510MHz) per la trasmissione wireless a oltre 300 metri. La versione cablata è alimentata da 12-24 V DC e utilizza un doppino schermato RS485 con MODBUS RTU (9600bps) per lo scambio di dati. Entrambi sono dotati di un sensore HFCT aperto da 30 mm che si aggancia al filo di terra del cavo e si collega all'host tramite un cavo coassiale. Gli utenti possono scegliere in base alle esigenze di alimentazione e trasmissione in loco per un monitoraggio efficiente e accurato delle scariche parziali dei cavi.Alimentazione ad ampio voltaggio DC12-24V/Alimentato da una batteria al litio integrata; comunicazione wireless LoRa >300 metri; rilevamento delle scariche parziali ad alta sensibilità 1pC; HFCT di tipo split-core per una facile installazione; il montaggio magnetico si adatta a vari scomparti per cavi; l'indicatore LED visualizza lo stato operativo in tempo reale; comunicazione RS485/MODBUS RTU; Applicazioni:Monitoraggio dello stato dei cavi delle centrali elettriche; Monitoraggio delle scariche parziali dei cavi di terra dei sistemi GIS; Sottostazioni, distribuzione di energia e linee di trasmissione MV/HV; Monitoraggio dello stato delle linee elettriche delle infrastrutture di trasporto; Sistemi di alimentazione dell'industria petrolchimica;Principio di funzionamento:Posizione di installazioneUn sensore HFCT fissato attorno al conduttore di terra cattura questi impulsi e li converte in segnali di tensione tramite un nucleo di ferrite ad alta larghezza di banda. Dopo l'amplificazione e il filtraggio, i segnali elaborati vengono analizzati per determinare il tipo e la gravità dell'attività PD.Specifiche:Il sensore PD supporta due opzioni di alimentazione:Versione cablata:-. Il sensore PD è alimentato dall'HMI tramite un cavo di alimentazione a 24 V CC. I dati vengono trasmessi all'HMI tramite comunicazione RS485.Versione wireless:-. Il sensore PD è alimentato dalla batteria interna. I dati vengono trasmessi tramite rete LoRa a un ricevitore wireless. Il ricevitore wireless è alimentato dall'HMI tramite un cavo di alimentazione a 12 V CC e trasmette i dati ricevuti all'HMI tramite comunicazione RS485.Sensore di scarica parziale AlimentazioneVersione wireless: batteria al litio da 7,2 V 3000 mAh; durata della batteria: >3 anniVersione cablata: 24VDCBanda di frequenza di trasmissione wireless470-510MHzDistanza massima di trasmissione wireless>300 metri (raggio d'azione in linea di vista)Tipo di monitoraggioCorrente a impulsi ad alta frequenzaRaggio di rilevamento1-5000pCSensibilità1pCAbanda di frequenza di acquisizione1MHz-100MHzTemperatura di funzionamento-30-70°CCiclo di campionamentoVersione wireless:2 oreVersione cablata:4Metodo di accensione/spegnimento (versione wireless)Pulsante fisicoMetodo di caricamento (versione wireless)Singolo caricamento manuale/caricamento programmatoDimensioni134mm*100mm*42mm (L*H*D)Metodo di montaggioMontaggio magneticoCTM a impulsi ad alta frequenzaPrincipio di monitoraggioBanda di frequenza di monitoraggio3-80MHzSensibilità1pCMimpedenza di accoppiamento50ΩLivello di protezioneIP68Dimensioni82*82*32mm (L*H*D), dimensione foro: 30mmMetodo di montaggioSensore di corrente a nucleo separatoPosizione di montaggioFilo di terra del cavoTemperatura di funzionamento da 55°C a +85°CDimensioni:Categoria: Monitoraggio delle scariche parzialiMarchio: Blue JayNome commerciale: SCM-PDS-HFCT / SCM-PDSW-HFCDocumenti: SCM-PDS-HFCT-Manuale d'uso-V1.10 (versione cablata) SCM-PDSW-HFCT-Manuale d'uso (versione wireless)Specifiche / Caratteristiche tecniche:Alimentazione: Versione wireless: batteria al litio da 7,2V 3000mAh; durata della batteria: >3 anni. Versione cablata: 24VDCBanda di frequenza di trasmissione wireless: 470-510MHzDistanza massima di trasmissione wireless: >300 metri (raggio d'azione in linea di vista)Tipo di monitoraggio: Corrente a impulsi ad alta frequenzaRaggio di rilevamento: 1-5000pCSensibilità: 1pCAbanda di frequenza di acquisizione: 1MHz-100MHzTemperatura di funzionamento: -30-70°C (sensore), -55°C a +85°C (CT)Ciclo di campionamento: Versione wireless: 2 ore; Versione cablata: 4Metodo di accensione/spegnimento (versione wireless): Pulsante fisicoMetodo di caricamento (versione wireless): Caricamento manuale singolo/ caricamento programmatoDimensioni del sensore: 134mm*100mm*42mm (L*H*D)Dimensioni CT: 82*82*32mm (L*H*D), dimensione foro: 30mmMetodo di montaggio: Montaggio magnetico (sensore), sensore di corrente split-core (TA)Posizione di montaggio: Filo di terra del cavoLivello di protezione: IP68Impedenza di accoppiamento: 50ΩPrincipio di monitoraggio: Bobina RogowskiBanda di frequenza di monitoraggio (CT): 3-80MHz
