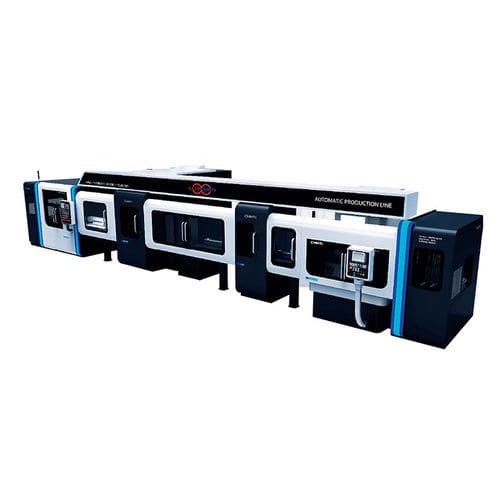

Linea di lavorazione CNC

Panoramica
Adatta per la lavorazione automatizzata in grandi volumi di ingranaggi cilindrici per autovetture, autobus, camion, motocicli e macchine edili.

Modulo linea automatica fresatura–rasatura (tipo portale)

• Flusso di processo: fresatura (hobbing) — smussatura — rasatura.
• Composizione: macchina composta di fresatura e smussatura a trasmissione diretta e taglio a secco, rettificatrice CNC per rasatura di precisione, robot portale leggero, dita a cambio rapido senza viti, magazzino di cambio rapido impilabile multi-strato e sistema di gestione informatizzato.
• Postazione di controllo e compensazione dopo fresatura/smussatura per il rilevamento e la correzione dimensionale in linea.
• Schermature completamente chiuse e uniformi per un'installazione ordinata e sicura.
• Layout compatto con ingombro ridotto (L×P: 9,2m×4m).

Modulo linea automatica fresatura–rasatura (tipo robot articolato)

• Flusso di processo: fresatura — smussatura — rasatura.
• Composizione: macchina di fresatura a trasmissione diretta, macchina CNC verticale per smussatura, rettificatrice CNC per rasatura di precisione, robot articolato, dita a cambio rapido senza viti, magazzino impilabile multi-strato e sistema di gestione informatizzato.
• Layout a griglia per minimizzare l'ingombro (L×P: 9m×5m).
• Postazione di controllo e compensazione dopo fresatura/smussatura per correzione dimensionale.
• Recinzioni completamente chiuse per un funzionamento ordinato e sicuro.

Modulo linea automatica tornitura (tipo robot su guida a pavimento)

• Flusso di processo: tornitura — tornitura (doppio percorso di tornitura).
• Composizione: 2 torni, 1 robot articolato a 6 assi, 1 asse di traslazione a pavimento, dita a cambio rapido senza viti, cassette pallet matriciali a cambio rapido multi-strato e sistema di gestione informatizzato.
• Layout a «L» per minimizzare l'ingombro (L×P: 12m×5,2m).
• Robot dotato di sistema di visione per riconoscimento pezzo, prevenzione inversione/errore e posizionamento; supporta produzione in mixed-line per aumentare la flessibilità.
• Recinzioni completamente chiuse per un aspetto ordinato e sicurezza operativa.

Caratteristiche / Specifiche (sintesi)

• Settori applicabili: lavorazione in grandi volumi di ingranaggi per autovetture, autobus, camion, motocicli e macchine edili.
• Principali processi: fresatura, smussatura, rasatura (o modulo tornitura per operazioni di tornitura).
• Ingombri tipici: modulo portale ca. 9,2m×4m; modulo robot articolato ca. 9m×5m; modulo tornitura su guida ca. 12m×5,2m.
• Protezione della linea: carter o recinzioni completamente chiusi.
• Gestione informatizzata: magazzino a cambio rapido multi-strato integrato con sistema di gestione (collegamento produzione/magazzino, ciclo chiuso di rilevamento/compensazione).
• Unità di automazione: macchine composte di fresatura e smussatura a trasmissione diretta, rettificatrici CNC per rasatura di precisione, macchine CNC verticali per smussatura, robot articolati/portali, assi di traslazione a pavimento, ecc.
• Funzioni: controllo in linea e compensazione dimensionale, dita a cambio rapido senza viti, magazzini a cambio rapido, impilamento multi-strato, visione robotica per produzione mixed-line.
