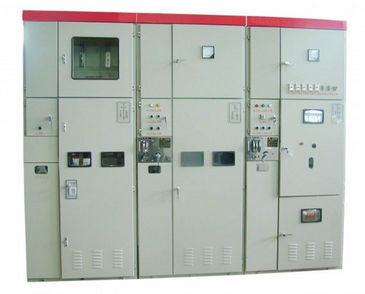

Quadro di distribuzione AC XGN2-12

trifasefisso

Introduzione al prodotto XGN2-12 box-type fixed metal-enclosed switchgear (di seguito denominato il quadro) è utilizzato per l'accettazione e la distribuzione di potenza del sistema trifase AC 50Hz di 12KV o inferiore. È particolarmente adatto per le occasioni di funzionamento frequente. Viene adottato il sistema a sbarra singola. (La struttura a sbarra singola con bypass e a doppia sbarra potrebbe essere derivata). XGN2-12(G) box-type fixed AC metal-enclosed switchgear is a plateau type product derived from common switch and is suitable for using in high altitude areas. Il quadro soddisfa i requisiti dello standard statale GB3906 A.C. Metal-Enclosed Switchgear for Rated Voltages of 3-35kV e dello standard internazionale IEC298, ed è dotato della funzione di blocco "Five-prevention" sonora. L'interruttore principale del quadro è equipaggiato con l'interruttore a vuoto ZN28A-10 e l'interruttore minimo in olio SN10-10, l'elettromagnetismo CD10 e CD17 e il meccanismo di funzionamento a molla CT8 e CT17/CT19. Secondo le richieste dell'utente, ZN28-10, ZN73 e altri interruttori integrati potrebbero essere utilizzati. Il sezionatore rotativo CN30-10, il sezionatore a corrente forte GN22-10 e il sezionatore rotativo a corrente forte GN30-10 sono adottati. Ambiente d'uso normale: 1. - Temperatura ambiente: limite superiore +40°C; limite inferiore-25°C. 2. - Altitudine: non più di 1.000m, l'altitudine per i dispositivi di commutazione di tipo plateau non dovrebbe superare i 3.000m. 3. - Umidità relativa: media giornaliera <95%, media mensile <90%; 4. - Pressione del vapore acqueo: media annuale: < 2.2x10Mpa, media mensile < 1.8x10Mpa. 5. - Intensità sismica: non più di magnitudo 8°. 6. - Luoghi senza disastro di incendio, rischio di esplosione, inquinamento pesante, corrosione chimica e vibrazioni violente.
