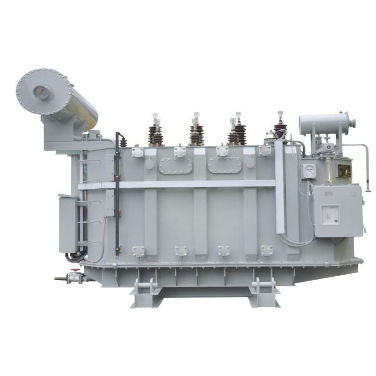

Trasformatore di distribuzione SZ11

in olioa bagno d'olio

1. - Nucleo di ferro È fatta di lamiera d'acciaio al silicio ultra-sottile di alta qualità laminata a freddo e orientata al grano, con una connessione completamente affusolata di 45°. I gioghi a forma di D sono usati per i lati superiore e inferiore. Il giunto è formato da un unico pezzo. La sua perdita a vuoto potrebbe essere ridotta del 5%. Richiede una piccola corrente di magnetizzazione. Il nucleo di ferro è integrato con colla epossidica bicomponente H. Il suo rumore è 5-1 OdB più basso del prodotto nazionale simile. 2. - Bobina La struttura a torta è adottata per la bobina. Potrebbe migliorare completamente l'intensità del campo elettrico tra le spire della bobina e la resistenza al fulmine delle bobine; blocchi cuscino assiale sono impostati per garantire che le quattro direzioni assiali sono supportati in modo affidabile. Migliora la resistenza al cortocircuito improvviso. Nel frattempo, le bobine sono impostate in direzioni radiali ragionevoli per garantire la circolazione dell'olio e il raffreddamento della bobina e migliorare la capacità di sovraccarico del prodotto; nella progettazione, gli ampere-giri sbilanciati sono corretti per verificare l'intensità di stress radiale e assiale del conduttore e la forza elettrodinamica di corto circuito, in modo da ottenere una produzione in serie affidabile e fattibile. 3. - Riassunto Il prodotto 35KV SZ11 prodotto dall'azienda ha un design avanzato e scientifico. Il suo materiale, struttura e livello tecnologico sono notevolmente migliorati rispetto al prodotto tradizionale. La sua resistenza all'impulso del fulmine, al cortocircuito e al sovraccarico raggiunge il livello avanzato nazionale
