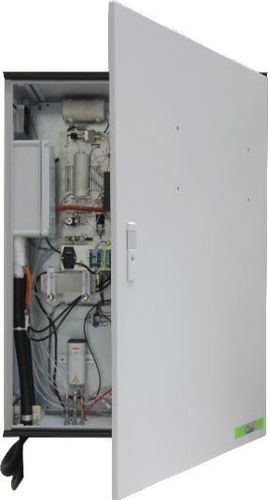

Gascromatografo ChromaTHC

GCper analisi ambientaleper l'analisi di gas

Panoramica
Questo sistema di monitoraggio continuo online di VOC e odori è progettato per Unità di Controllo Odori e Chimici (OCU). Misura metano (CH4), idrocarburi totali non metanici (nmTHC) e idrocarburi totali tramite un cromatografo a gas automatico ChromaTHC con rivelazione a ionizzazione di fiamma (GC‑FID). L'analizzatore da parete è completamente automatico, include un computer integrato e generatori di aria zero e idrogeno incorporati, e esegue la taratura interna con tubo di permeazione per la validazione automatica dei dati.

Applicazioni

• Monitoraggio continuo delle emissioni per OCU, biofiltri e sistemi a carbone attivo
• Monitoraggio degli odori in aria ambiente presso siti industriali, impianti di depurazione e discariche
• Controllo di processo che richiede specificazione e quantificazione dei VOC

Caratteristiche principali

• Cromatografo ChromaTHC GC‑FID automatico per CH4, nmTHC e idrocarburi totali
• Montaggio a parete, funzionamento intuitivo con computer Windows integrato e display LCD
• Generatori integrati di aria zero e H2; taratura interna tramite tubo di permeazione
• Modem 3G/4G opzionale e allarme SMS automatico per saturazione dei materiali filtranti

Specifiche tecniche

• Limite di rilevazione: 20 ppb per metano; < 20 ppb su nmTHC eqC3; chromaTHC‑1 ppb: LDL < 1 ppb per TVOC
• Intervallo di rilevazione:
  • chromaTHC‑2 MIN: 20 a 2000 ppb (ampli 3); 0,2 a 20 ppm (ampli 2)
  • chromaTHC‑1 ppb: 1 a 2000 ppb (ampli 3)
• Deviazione standard relativa:
  • < 0,3 % su 48 h (RT)
  • < 2 % su 48 h (concentrazione di span)
• Tempo di ciclo:
  • chromaTHC‑2 MIN: 2 min per 0–3 ppm (ambiente, standard)
  • chromaTHC‑2 MIN: 3–5+ min per concentrazioni maggiori o applicazioni di processo (opzione)
  • chromaTHC‑1 ppb: 10 min
• Alimentazione gas:
  • H2 (FID e gas vettore): 30 mL/min (ingresso 2 bar; raccordo 1/16” a doppia ghiera)
  • Aria (FID): 180 mL/min (ingresso 3 bar; raccordo 1/8” a doppia ghiera)
  • Ingresso campione (pompa a vuoto opzionale): raccordo 1/4”, 80 mL/min a pressione ambiente
  • Commutazione valvole pneumatiche: 90 mL/min
• Risultati / Dati & archiviazione:
  • Computer integrato Windows con display LCD
  • Archiviazione hardware 128 GB SSD
  • Ethernet e controllo remoto; MODBUS RTU / MGS1 o JBUS
• Volume campione: Loop di iniezione dimensionato in base all'applicazione
• Montaggio / integrazione: Analizzatore automatico da parete per integrazione in OCU

Installazione & integrazione

• Montaggio a parete con connessioni di processo standard e opzioni per l'ingresso campione
• Interfacce per controllo remoto e integrazione SCADA via MODBUS o Ethernet
• Pompa a vuoto, tubazioni di campionamento e filtri di protezione disponibili come accessori

Opzioni & manutenzione

• Modem 3G/4G opzionale e allarmi SMS automatici per notifica di saturazione dei materiali filtranti
• Tubo di permeazione interno per taratura automatica programmata
• Generatori integrati di aria zero e idrogeno per ridurre la necessità di bombole esterne

Documentazione & certificazioni

• Download TSP disponibile per la documentazione prodotto
• Norme, omologazioni & certificazioni: N/A
