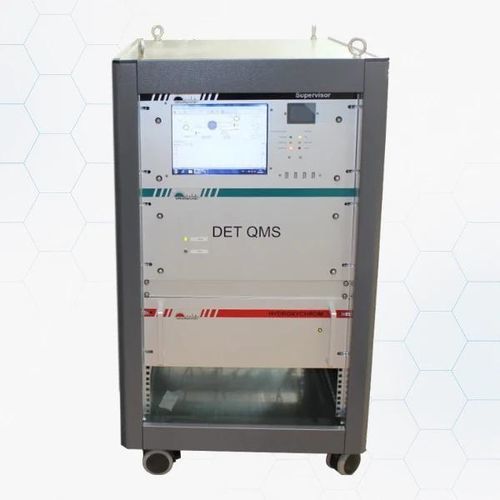

Cromatografo GC autoGCMS 866

in fase gassosadi processoper analisi ambientale

Panoramica
Soluzione autoGCMS autonoma per il monitoraggio dei VOC nell'aria ambientale, che fornisce analisi continue e specificate dei VOC, monitoraggio della qualità dell'aria a tracce e analisi delle emissioni industriali con elevata sensibilità. Modulare e configurabile per monitorare fino a 300 VOC con completa specificazione dei composti. Progettato per impiego sul campo in formato rack; richiede solo alimentazione elettrica.

Specifiche tecniche (sintesi)

• Analizzatore
  • Intervallo di massa: 1–300 uma
  • Sistema a aste 6×100 mm con pre-filtro
  • Rivelatori: coppa di Faraday (alte concentrazioni – % e per assistenza) e dinodo SEM (basse concentrazioni – fino a ppb)
• Limiti di rilevamento
  • MS diretto < 50 ppb per benzene
  • autoGCMS (con airmoVOC C10–C40 expert) < 10 ppt per benzene
  • Con chroma FID < 10 ppb per benzene
• Stabilità dell'asse di massa
  • >0.2 UMA/anno
• Intervallo di rilevamento
  • Con airmoVOC: 0.01 ppb – 10.000 ppb
  • Con chroma FID: 10 ppb – 100.000 ppb
  • MS diretto: range dinamico su 7 decadi 0.1 ppm – 100 %
• Deviazione standard relativa (RSD)
  • RSD < 3 % sulla concentrazione in 48 h
  • RSD < 0.3 % sul tempo di ritenzione in 48 h
• Risultati e dati
  • Archivio completo dei risultati (dati e cromatogramma)
  • Computer integrato Windows con display 10" TFT a colori
  • Storage interno SSD 128 GB
  • 4 porte USB e 2 porte RS-232
  • Protocollo di comunicazione MODBUS RTU / JBUS
  • Archiviazione dati con timestamp
• Tempo di ciclo
  • Acquisizione strumentale: 4 ms – 60 s
  • Ciclo di analisi: da 2 min (fast GCMS per piccoli set di VOC) a ~60 min (trap GCMS analizzando >100 composti)
• Alimentazione gas
  • H2 (FID e carrier): 30 ml/min (alimentazione raccomandata 2 bar; raccordo 1/16" doppia ghiera)
  • Aria (FID): 180 ml/min (alimentazione raccomandata 3 bar; raccordo 1/8" doppia ghiera)
  • Alimentazione campione: connessione pompa campione 1/4" doppia ghiera
  • Valvola pneumatica: 90 ml/commutazione

Caratteristiche chiave

• Design modulare con moduli opzionali per analizzare >300 composti inclusi formaldeide, mercaptani, OVOC, NH3 e altri
• Tecnologia di riferimento per il monitoraggio dei VOC con specificazione avanzata dei composti (FID e rivelatori MS combinati)
• Allarmi automatici basati su soglie di concentrazione o stato dello strumento
• Prestazioni stabili: <3% RSD a 10 ppb mantenute per mesi senza taratura/ripristino frequente
• LOQ calcolato automaticamente dal software: <10 pptv
• Taratura mediante fattori di risposta relativi FID per singoli composti e concetto di Effective Carbon Number
• Ampia gamma dinamica da ppt a ppm in un'unica analisi
• Multiplexing controllato e convalida/calibrazione dati automatizzata

Principali vantaggi

• Approvato/validato da importanti istituzioni internazionali
• Elenco di composti standard personalizzabile per configurazione in sito
• Controllo remoto completo e funzionalità di reportistica dei dati
• Assenza di effetti memoria nel passaggio tra livelli ppt e ppm
• Generatore di aria zero integrato e tubi di permeazione multicomposto certificati per autovalidazione continua
• Compatibile con protocolli industriali (Modbus TCP)
• Progettato per il dispiegamento in campo con requisiti minimi sul sito

Aree di applicazione e composti tipici

• Monitoraggio aria ambientale – precursori dell'ozono: lista PAMS (56–61 composti a seconda della versione), 47 VOC dell'Allegato VII della Direttiva Europea 2024/2881 e altri
• Ricerca atmosferica: alcani, alcheni, aromatici, VOC ossigenati, VOC biogenici, aldeidi (formaldeide, acetaldeide), IPA, VOC clorurati/bromurati, S‑VOC e alcani lineari fino a C20 (espandibile a C40)
• Monitoraggio aria tossica: conforme a protocolli come TO-14 e TO-15
• Igiene industriale: VOC target con tempi di ciclo di 2 minuti, sensibilità da ppt a ppm
• Monitoraggio perimetrale ed esterno: aldeidi, chetoni, eteri di glicole, prodotti di pirolisi, condensabili, formaldeide, H2S, mercaptani, solfuri, composti azotati (acetonitrile, NH3, ammine)
• Applicazioni industriali: studi di efficienza dei filtri, monitoraggio processi ed emissioni

Capacità aggiuntive

• Biblioteca NIST integrata per identificazione in campo di composti non noti
• Tubi di permeazione certificati incorporati per validazione automatica a bassi livelli ppb/ppt
• Può essere configurato con generatori di gas integrati per funzionamento senza bombole

caratteristiche / specifiche tecniche

• Model: autoGCMS 866
• Manufacturer: Chromatotec
• Mass range: 1–300 uma
• Detector types: Faraday cup and SEM dynode
• Typical detection limits: <10 ppt (autoGCMS with airmoVOC expert), Direct MS <50 ppb for Benzene
• Detection ranges: 0.01 ppb – 10,000 ppb (airmoVOC), 10 ppb – 100,000 ppb (chroma FID), up to 100% (direct MS)
• RSD: <3% concentration (48 h), <0.3% retention time (48 h)
• Data storage: 128 GB SSD, full chromatogram and data storage
• Display & connectivity: 10" TFT LCD, USB, RS-232, MODBUS RTU/JBUS
• Cycle time: from 2 min (fast GCMS) to ~60 min (trap GCMS >100 compounds)
• Gas supplies: H2 (30 ml/min @ 2 bar), Air (180 ml/min @ 3 bar)
