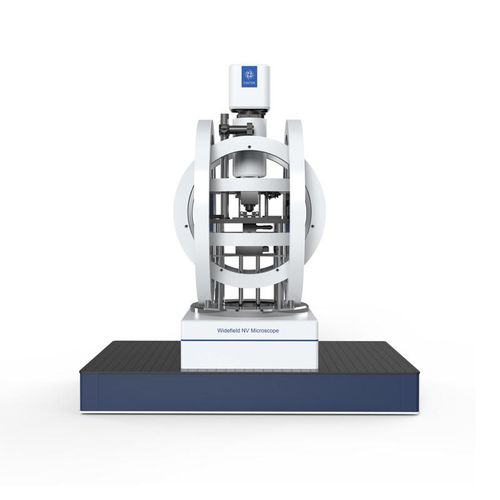

Microscopio diamantato quantistico (QDM) Diamond V

da laboratoriodi misuralaser

Il microscopio diamantato quantistico (QDM) di CIQTEK è una risonanza magnetica ad ampio campo basata sul principio della risonanza magnetica di spin nel centro di azoto-vacanza del diamante (centro NV). Lo stato quantico di spin dei difetti di luminescenza del centro NV è sensibile ai campi magnetici statici e a microonde circostanti e può essere letto con un laser. La misurazione della distribuzione del campo magnetico o a microonde intorno al campione utilizzando i centri NV consente di eseguire imaging magnetico microscopico quantitativo e non distruttivo con un'elevata risoluzione spaziale, un ampio campo visivo, un'ampia gamma dinamica di campi magnetici rilevabili e una rapida velocità di imaging. È inoltre compatibile con gli ambienti di test ambientali e con gli ambienti criogenici e sottovuoto estremi. Risoluzione spaziale ultraelevata Imaging magnetico quantitativamente non invasivo Ampio campo visivo Imaging veloce Le rocce geologiche hanno proprietà magnetiche diverse sin dalla loro formazione per effetto della magnetizzazione del campo geomagnetico. Ricercando i resti del magnetismo nei campioni geologici, possiamo capire la forza e il quadrato del campo magnetico terrestre nel passato. In genere, questo magnetismo viene misurato misurando il volume in campioni millimetrici o centimetrici per analizzare il momento magnetico netto. Tuttavia, alla scala submillimetrica, i campioni geologici sono spesso eterogenei nella struttura e solo una piccola frazione di particelle ferromagnetiche è portatrice di magnetismo. Il microscopio diamantato quantistico CIQTEK ha una sensibilità di misurazione magnetica di 5μT√HZ, una risoluzione spaziale di 400 nm e un campo visivo di 1 mm², per cui i campioni geologici possono essere magnetizzati in modo remanente e ottenere immagini della magnetizzazione per induzione.
