Ricetrasmettitore UHF WA-TX-03S

radiobanda ISMRF

Panoramica

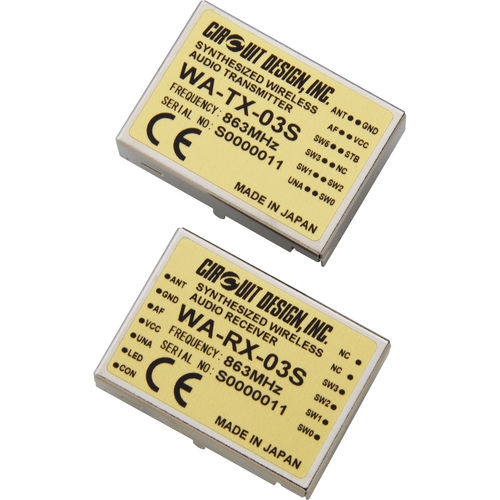

I WA-TX-03S (trasmettitore) e WA-RX-03S (ricevitore) sono moduli audio embedded compatti che forniscono 15 canali RF selezionabili nella banda armonizzata europea 863–865 MHz. Offrono potenza RF selezionabile (5 mW / 10 mW), una catena di riduzione del rumore compander/expander e ampia dinamica per una trasmissione vocale e audio chiara. I moduli sono forniti in piccoli involucri schermati e includono la maggior parte dei componenti necessari per una rapida integrazione in apparecchiature audio professionali.

Caratteristiche

• Banda audio europea 863–865 MHz
• 15 canali con passo 125 kHz
• Risposta in frequenza audio 50 Hz–13 kHz
• Potenza RF selezionabile: 5 mW e 10 mW (e.r.p.)
• Basso consumo
• Livello mute/squelch regolabile
• Modulo schermato compatto per integrazione
• Certificato RED (EN 301 357); UK Radio Equipment Regulations 2017

Applicazioni

• Audio guide e sistemi visitatori per musei
• Sistemi per guide turistiche e interpretazione
• Sistemi wireless per conferenze e meeting
• Microfoni wireless per uso amatoriale o a bassa potenza
• Vari collegamenti audio wireless a corta portata e monitoraggio vocale

Specifiche (estratto)
Comune
Tipo di emissione: F3E
Frequenza: 863–865 MHz
Numero di canali RF: 15 (passo 125 kHz)
Distanza operativa: 50 m (linea di vista)
Rapporto S/N: ≥ 90 dB (filtro W/IHF-A)
Risposta in frequenza audio: 50 Hz–13 kHz (±3,5 dB)
T.H.D.: 2% (AF 1 kHz, Dev.=20 kHz)
Temperatura di esercizio: 0 a 50 °C

Trasmettitore
Oscillazione: PLL con riferimento a cristallo
Potenza RF: 5 mW / 10 mW (e.r.p.)
Riduzione del rumore: compander
Emissioni spurie: < 1 µW
Deviazione: 20 kHz (1 kHz @ -25 dBv)
Livello ingresso audio: -113 a -13 dBv (1 kHz)
Impedenza ingresso audio: > 12 kΩ
Alimentazione: 4,2 a 6,0 V DC (operativo 3,6–7 V)
Corrente assorbita: 50 mA (5 mW)/60 mA (10 mW)
Dimensioni: 36 x 26 x 8 mm; Peso: 13 g

Ricevitore
Tipo: singolo supereterodina
Frequenza IF: 10,7 MHz
Riduzione del rumore: expander
Sensibilità ricevitore: -92 dBm (S/N 55 dB)
Squelch: regolabile (VR esterno)
Livello uscita audio: -10 dBv (Dev. 20 kHz)
Impedenza uscita audio: < 20 kΩ
Alimentazione: 3,0 a 5,0 V DC
Consumo: 45 mA
Dimensioni: 36 x 26 x 8 mm; Peso: 13 g

Note

• I moduli sono di tipo embedded in piccoli involucri schermati; schede di valutazione/test sono disponibili separatamente per facilitare lo sviluppo e il controllo dei canali e del livello di mute.
• Questi modelli sono indicati come cessati nella pagina prodotto.
