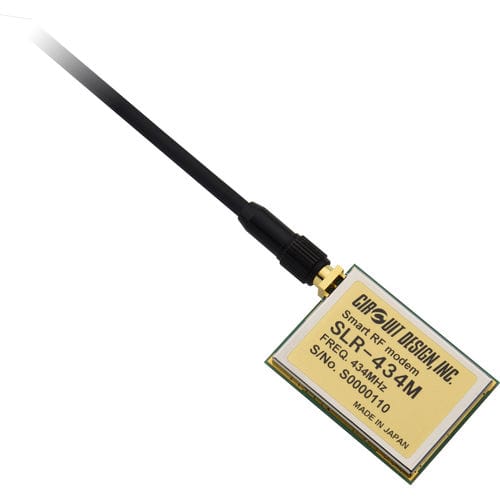

Modulo modem wireless SLR-434M

modulo d'interfacciaRS232FSK

Panoramica
Il SLR-434M è un modem radio embedded compatto che opera nella banda ISM a 434 MHz. Supporta comunicazione FSK convenzionale e modulazione LoRa® per operazioni a lunghissima portata a bassa velocità di trasmissione. Grazie all'alta sensibilità di ricezione, con bassa potenza RF è possibile raggiungere distanze di alcuni chilometri in condizioni di visibilità diretta. Il modulo si collega a una CPU o PC esterno tramite interfaccia UART (RS232) e supporta un semplice protocollo di comandi per applicazioni industriali. Può gestire fino a 8 segnali di commutazione per applicazioni di telemetria e telecontrollo.

Caratteristiche

• Conforme RED (EN 300 220)
• Funzionamento a lunghissima portata in modalità LoRa®
• Selezionabile tra modalità FSK e LoRa®
• Interfaccia UART (porta COM, RS232)
• Protocollo di comandi semplice per sviluppo applicazioni
• Trasmissione fino a 8 segnali di commutazione tramite terminali I/O
• Dimensioni compatte e basso consumo
• Maggiore resistenza al rumore RF urbano rispetto al FSK convenzionale

Applicazioni

• Trasmissione dati sensori e telemetria in edifici e siti industriali
• Monitoraggio di frane e colate detritiche presso dighe di contenimento
• Monitoraggio livelli di fiumi e dighe
• Monitoraggio e controllo temperatura/umidità in serre
• Trasmissione dati sensori da installazioni sotterranee o pozzetti
• Monitoraggio condizioni di gallerie e ponti
• Sistemi di allerta frane

Specifiche (estratto)

• Modello: SLR-434M
• Gamma di frequenza: 433.0750–434.7750 MHz
• Canali: 137 (passo 12,5 kHz)
• Potenza RF: < 10 mW (contatto SMA, nominale)
• Velocità RF: 15–245 bps (LoRa), 4800 bps (FSK)
• Sensibilità ricevitore: < -133 dBm (LoRa 128-chip); < -115 dBm (FSK)
• Tensione di alimentazione: 3,3–5,5 V (3,5–5,0 V raccomandati)
• Corrente di alimentazione: TX 29 mA tip.; RX 17 mA tip. (@5 V)
• Dimensioni (L×P×A): 40 × 29 × 6,2 mm (escl. connettore antenna)
• Modulazione: LoRa o 2-FSK (selezionabile)
• I/O: 8 I/O digitali per segnali di commutazione
• UART: RS232C, 19 200 bps, controllo di flusso hardware RTS/CTS

Interfaccia UART (estratto)

• Metodo di comunicazione: Comunicazione seriale (RS232C)
• Sincronizzazione: Asincrona / UART
• Bitrate UART: 19 200 bps
• Controllo di flusso: RTS/CTS hardware; Xon/Xoff software non usato
• Altri parametri: Lunghezza dati 8 bit, nessuna parità, 1 (o 2) bit di stop

Marchio
LoRa® è un marchio registrato di Semtech Corporation.
