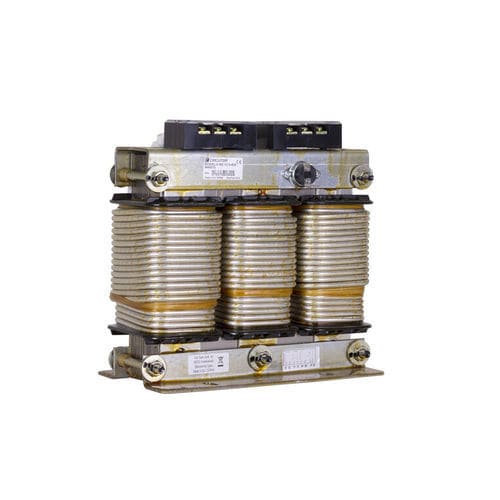

Reattanza filtro armonico trifase RZ-RBZ

CIRCUTOR dispone di una gamma completa di reattori detunati, p = 7%, con una frequenza di risonanza di 189 Hz per reti a 50 Hz (o, su richiesta, 227 Hz per reti a 60 Hz). Si tratta del valore di sintonizzazione più comune per evitare qualsiasi risonanza con la quinta armonica e quelle superiori. L’insieme di condensatori e reattori assorbe parte della corrente della quinta armonica e funge da filtro detunato per le frequenze più elevate. In alcuni impianti, tuttavia, possono essere richiesti altri valori di p (%), ad esempio 8,7% (170 Hz), 14% (134 Hz)… CIRCUTOR è in grado di produrre reattori adatti a qualsiasi potenza, p (%), frequenza e tensione (Un ≤ 1000 V CA). I reattori per potenze ridotte, della gamma RZ, sono realizzati con lamiere magnetiche a basse perdite e avvolti con fili di alluminio. È presente una morsettiera per il collegamento del reattore. Le potenze più elevate sono coperte dalla gamma RBH. Questi reattori si basano su un nucleo in lamiera magnetica con intervalli d’aria multipli, che garantisce loro eccellenti caratteristiche e bassi rapporti di perdita. Sia i reattori RZ che quelli RBZ sono sottoposti a un’impregnazione sottovuoto con vernice a base di resina poliestere, al fine di aumentare l’isolamento, garantire una maggiore resistenza meccanica e ridurre il livello di rumore. I reattori detunati RZ e RBZ sono stati appositamente progettati per l’impiego in impianti dotati di banchi di condensatori con tassi di distorsione armonica notevolmente elevati. I reattori devono essere collegati in serie al condensatore di potenza corrispondente per garantire una protezione adeguata dei condensatori stessi ed evitare effetti di risonanza nell’impianto.
