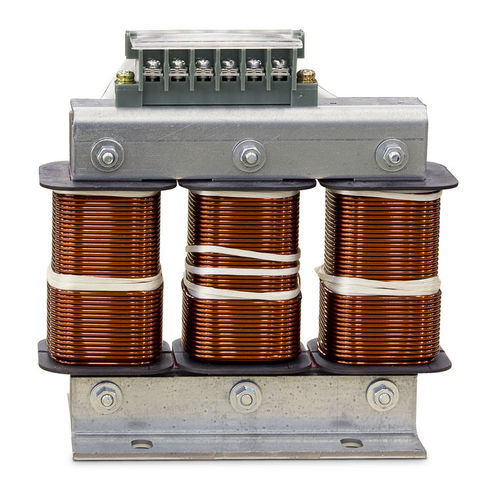

Reattore in continuo LRZ 04-033

per il settore industrialea vuotomultiplo

I dispositivi di regolazione della velocità dei motori, i variatori di frequenza, i gruppi UPS, ecc. generano alterazioni nella rete che influiscono sugli altri carichi dell’impianto durante il funzionamento delle apparecchiature. I reattori LRZ / LRBZ collegati all’ingresso sul lato di rete delle apparecchiature sono in grado di attenuare i picchi di tensione e ridurre la distorsione armonica generata dall’elettronica di potenza. I reattori LRZ / LRBZ per il filtraggio possono ridurre le armoniche di corrente in qualsiasi convertitore dal 40... 50 % a valori intorno al 20 %. Inoltre, riducono la corrente di cortocircuito e aumentano la sicurezza dei semiconduttori del convertitore. Se installati sul lato motore, sono in grado di attenuare le frequenze armoniche generate durante le operazioni di commutazione. I reattori a bassa potenza, tipo LRZ, sono realizzati con lamiere a basse perdite e avvolti con filo di rame. Il collegamento avviene tramite appositi terminali. In caso di correnti più elevate, si utilizzano reattori LRBZ, dotati di nucleo a piastra magnetica e nuclei multipli in acciaio, che offrono caratteristiche eccellenti e un basso indice di perdite. Avvolgimenti a nastro di rame (o a nastro di alluminio, su richiesta). I collegamenti passano attraverso una piastra. Sia i reattori di tipo LRZ che quelli di tipo LRBZ sono dotati di una sigillatura con vernice sottovuoto per aumentare l’isolamento, garantendo una maggiore resistenza meccanica e riducendo il livello di rumore. Applicazioni I reattori della serie LR / LRB sono predisposti e possono essere utilizzati sia sul lato rete che sul lato motore. Attenuano i microcali e i picchi durante le operazioni di accensione e commutazione, e riducono la componente armonica della corrente di rete.
