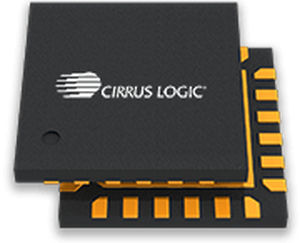

Microchip digitale CS5463

per misurazione di potenza

Il CS5463 consente ai produttori di misuratori di potenza digitali di fornire soluzioni altamente precise ed economiche per misure di potenza avanzate. Questo circuito integrato è un dispositivo di misurazione della potenza che combina due convertitori A/D Delta-Sigma, funzioni di calcolo della potenza ad alta velocità e un'interfaccia seriale in un unico chip. Le caratteristiche aggiuntive includono la calibrazione CA e CC, la compensazione di fase estesa e tre pin di uscita dell'energia configurabili. Progettato per applicazioni residenziali monofase o industriali trifase, il circuito integrato misura con precisione la corrente e la tensione istantanee e calcola la potenza istantanea, IRMS e VRMS, la potenza reale, la potenza apparente, la potenza reattiva, la potenza fondamentale, la potenza armonica, il fattore di potenza e la frequenza di linea. Il CS5463 è facile da progettare come aggiornamento pin-compatibile dei popolari CS5460A e CS5461A di Cirrus Logic. Mantiene tutte le funzionalità dei suoi predecessori, ma fornisce anche calcoli e funzionalità aggiuntive. Per la comunicazione con un microcontrollore, il circuito integrato dispone di un'interfaccia seriale bidirezionale, che viene inizializzata e resa completamente funzionale al momento del reset. Il CS5463 può interfacciarsi con un resistore shunt o un trasformatore a basso costo per la misura della corrente e con un partitore resistivo o un trasformatore di potenziale per la misura della tensione. Il CS5463 fornisce misure accurate dell'utilizzo di energia ed è ideale per le applicazioni dei misuratori di potenza elettronici. Caratteristiche Linearità dei dati energetici: +0,1% della lettura su una gamma dinamica di 1000:1 Funzioni on-chip: Tensione, corrente e potenza istantanee, IRMS e VRMS, potenza media reale/apparente/reattiva, potenza fondamentale, potenza armonica, conversione energia-impulso, fattore di potenza
