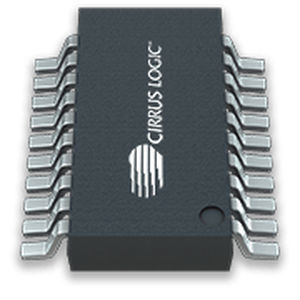

Convertitore digitale CS552 series

di misuraa pompa di caricaserie

La famiglia CS5521/22/23/24/28 di convertitori analogico-digitali (A/D) Delta Sigma altamente integrati utilizza tecniche di bilanciamento della carica per ottenere prestazioni a 16 bit (CS5521/23) e 24 bit (CS5522/24/28). I convertitori A/D sono disponibili a 2 canali (CS5521/22), 4 canali (CS5523/24) o 8 canali (CS5528). Ciascuno di essi include un amplificatore per strumentazione a bassa corrente di ingresso e stabilizzato con chopper. Per consentire ingressi selezionabili di 25 mV, 55 mV, 100 mV, 1 V, 2,5 V e 5 V, i convertitori A/D includono un PGA (amplificatore di guadagno programmabile). Per adattarsi alle applicazioni con termocoppie a terra, i dispositivi includono una pompa di carica che fornisce una tensione di polarizzazione negativa agli amplificatori on-chip. Questi dispositivi includono anche un modulatore Delta Sigma del quarto ordine seguito da un filtro digitale, che fornisce otto velocità di parola in uscita selezionabili. I filtri digitali sono progettati per raggiungere la massima precisione entro un ciclo di conversione e, quando funzionano a velocità di parola inferiori a 30 Hz, respingono le interferenze a 50 Hz e 60 Hz. Questi prodotti a singola alimentazione sono la soluzione ideale per la misura di segnali isolati e non isolati a basso livello in applicazioni di controllo di processo. Caratteristiche Amplificatore per strumentazione a bassa corrente di ingresso (100 pA) e stabilizzato con chopper Campo di ingresso scalabile (bipolare/unipolare) 2.5 V VREF: 25 mV, 55 mV, 100 mV, 1 V, 2,5 V, 5 V Esterno: 10 V, 100 V Ampio intervallo di ingresso VREF (da 1 V a 5 V) Convertitori A/D Delta Sigma del quarto ordine Porta di interfaccia seriale a 3 fili di facile utilizzo Sequenziatore di canali programmabile/automatico con FIFO dei dati di conversione (first in/first out) Registri di calibrazione accessibili per canale Compatibile con SPI™ e Microwire Sistema e autocalibrazione
