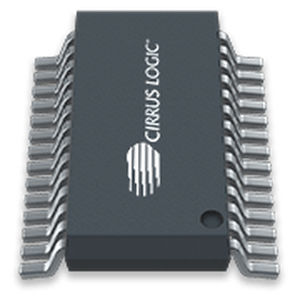

Codec audio CS4271

Il CS4271 è un codec audio altamente integrato che utilizza un'architettura con ingresso single-ended e uscita differenziale per offrire elevate prestazioni analogiche e massimizzare la flessibilità del sistema con un oscillatore on-chip, un controllo del volume di uscita con rampa morbida e attraversamento dello zero, una risposta di filtro digitale selezionabile e un level shifter integrato per l'interfaccia diretta con livelli logici da 2,5 V a 5 V. L'oscillatore on-chip elimina la necessità di un circuito oscillatore a cristallo esterno, riducendo così il costo complessivo del progetto e lo spazio sulla scheda. Il CS4271 utilizza automaticamente l'oscillatore on-chip in assenza di un clock principale applicato, semplificando la progettazione del sistema. Caratteristiche Codec stereo completo conversione a 24 bit Velocità di campionamento del sistema fino a 192 kHz 108 dB di gamma dinamica del convertitore A/D 114 dB Gamma dinamica del convertitore D/A -98 dB convertitore A/D/-105 dB convertitore D/A THD+N Controllo del volume digitale in uscita con rampa morbida Filtro digitale a bassa latenza Risposta del filtro digitale selezionabile Filtro passa-alto o calibrazione offset DC Architettura di ingresso single-ended Architettura di uscita differenziale Oscillatore on-chip Supporta operazioni in modalità principale o secondaria alimentazione analogica a 5 V 3.alimentazione digitale a 3 V o 5 V Supporta l'interfaccia diretta con livelli logici da 2,5 V a 5,0 V Compatibile con l'ingombro del CS4272 Confezione: TSSOP a 28 pin; assemblaggio senza piombo Disponibilità di tipo D per il settore consumer e automotive
