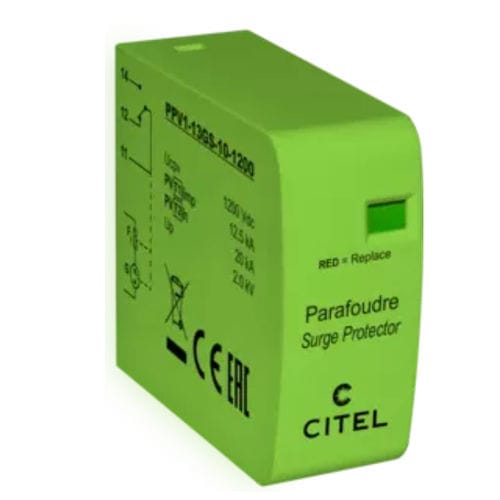

Scaricatore di sovratensione di tipo 1+2 PPV1 series

per impianto fotovoltaicodi telesegnalazionesu circuito stampato

Descrizione

• Scaricatore di sovratensione Tipo 1+2 per impianti fotovoltaici
• Montaggio su PCB
• Iimp: 12.5 kA (10/350 µs)
• Segnalazione remota
• Conforme a EN 50539-11 e IEC 61643-31*

Identità del prodotto

• Nome: PPV1-13GS-1200
• Numero di parte: 8724608

Proprietà elettriche
Tipo SPD (IEC): 1+2
Tensione massima di funzionamento PV (Ucpv): 1200 Vdc
Corrente di funzionamento permanente PV (Icpv) - Consumo a Ucpv: < 0.1 mA
Corrente nominale di scarica (In) - 15 impulsi 8/20 µs: 20 kA
Corrente d'impulso per polo (Iimp) - resistenza max 10/350 µs per polo: 12.5 kA
Corrente di cortocircuito sopportata PV (Iscpv): 15 000 A
Livello di protezione @ In (8/20 µs) (Up): 2 kV
Livello di protezione (montaggio a stella) @ In (8/20 µs) (Up): 4 kV


Proprietà meccaniche e funzionali
Tecnologia: Tubo di scarica a gas
Collegamento alla rete: Tramite pin per saldare
Montaggio: Su circuito stampato
Materiale involucro: Termoplastico UL94 V-0
Temperatura di esercizio (Tu): -40/+85 °C
Classe di protezione: IP20
Indicatore di disconnessione: Indicatore meccanico
Segnalazione remota della disconnessione: Uscita su contatto scambio
Dimensioni: Vedere schema
Peso: 0.033 kg


Norme e sicurezza
Conformità alle norme: IEC 61643-31 / EN 50539-11 (La norma copre dispositivi. Le serie PPV/PAC sono componenti. Conformità se assemblati come unità.)


Caratteristiche / specifiche tecniche

• Tipo SPD: 1+2
• Tensione massima di funzionamento PV (Ucpv): 1200 Vdc
• Corrente permanente PV (Icpv): < 0.1 mA
• Corrente nominale di scarica (In): 20 kA (15 x 8/20 µs)
• Corrente d'impulso per polo (Iimp): 12.5 kA (10/350 µs)
• Corrente di cortocircuito sopportata PV (Iscpv): 15 000 A
• Livello di protezione (Up) @ In (8/20 µs): 2 kV
• Livello di protezione (montaggio a stella) Up: 4 kV
• Tecnologia: Tubo di scarica a gas
• Collegamento: Tramite pin per saldare
• Montaggio: Circuito stampato
• Materiale involucro: Termoplastico UL94 V-0
• Temperatura di esercizio: -40/+85 °C
• Classe di protezione: IP20
• Indicatore di disconnessione: Indicatore meccanico
• Segnalazione remota: Uscita su contatto scambio
• Disconnettore termico: Interno
• Dispositivo di protezione di backup: Assente
• Peso: 0.033 kg
• Norme: IEC 61643-31 / EN 50539-11
