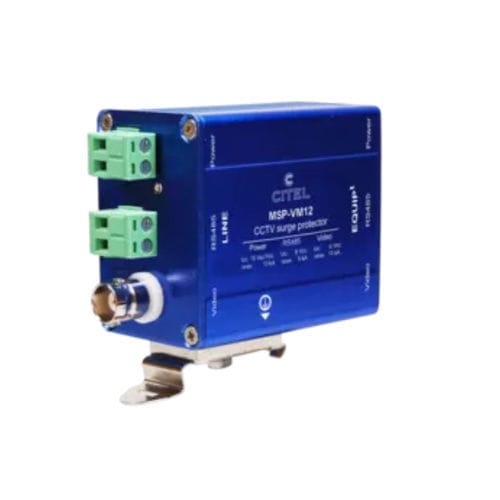

Scaricatore di sovratensione di tipo 3 MSP-VM series

di tipo 2per videosorveglianzaper alimentazione continua

Descrizione
SPD per la protezione dei sistemi di videosorveglianza e delle reti video a bassa tensione. Protegge coppie di segnale video (0–5 V) e linee 12 Vac/Vdc. Modello: CITEL MSP-VM12. Codice prodotto: 420403.

Informazioni funzionali chiave

• Compatibilità rete: 12 Vac/Vdc
• Tipo di segnale: segnale video, 1 coppia (0–5 V)
• Tipo di SPD: Tipo 2+3
• Tecnologia: MOV + GDT
• Modalità di protezione: comune e differenziale
• Failsafe: scollegatore termico con disconnessione e interruzione dell'alimentazione
• Indicatori: LED verde acceso = funzionamento; LED verde spento = fine vita e interruzione della linea

Specifiche elettriche

• Tensione massima di funzionamento (Uc): 6 Vdc / 8 Vdc / 15 Vac/Vdc (a seconda dell'ingresso)
• Corrente nominale di scarica In (8/20 µs): 5 kA / 2,5 kA (a seconda della prova)
• Corrente massima di scarica Imax per polo (8/20 µs): fino a 10 kA
• Prova onda combinata (IEC 61643-11): 10 kV / 5 kA
• Livello di protezione Up (a In): tip. 20 V (varia secondo configurazione)
• Perdita di inserzione: tip. <1 dB; alcuni percorsi <0,1 dB
• Frequenza massima: fino a 100 MHz (a seconda del percorso)
• Corrente massima di linea @25°C: 300 mA / 5 A (a seconda del percorso)

Meccanica e montaggio

• Formato di montaggio: guida DIN o flangia (piastra)
• Connessione: morsetti a vite 2,5–25 mm²
• Involucro: alluminio anodizzato
• Protezione: IP20
• Temperatura di esercizio: -40 a +85 °C
• Dimensioni e schemi di cablaggio: vedere il disegno del prodotto

Norme e sicurezza
Conforme a IEC 61643-11 / EN 61643-11 / UL1449 ed.5. Scollegatore termico interno incluso.

Download e documentazione

• Scheda tecnica (vedere il file prodotto)
• CITEL_Certif_EU_MSP-VM.pdf
• Foglio di installazione
• Specifiche per gara d'appalto

Note
Fare riferimento al disegno del prodotto per dimensioni dettagliate e schemi elettrici.
