Motore brushless BD-1350

DC24 Vcompatto

Nome del prodotto

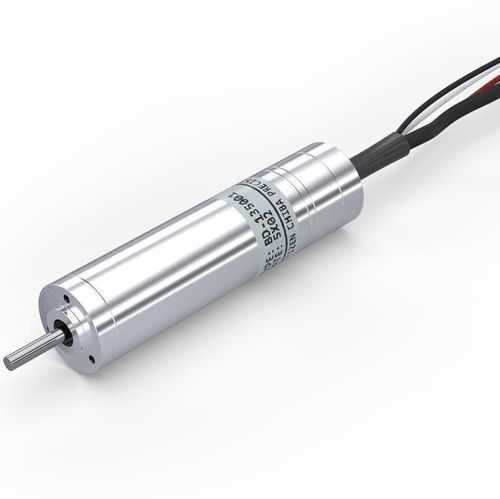

BD-1350 — motore DC per applicazioni industriali/di precisione (Produttore: CITIZEN CHIBA PRECISION CO.,LTD.)

Panoramica
Il BD-1350 è un motore DC compatto a 2 poli progettato per applicazioni industriali di precisione. Le specifiche riportate sono state misurate con un dissipatore in alluminio (57×57×5t) fissato alla flangia del motore. Riduttori e encoder incrementali magnetici sono disponibili come opzioni. I driver standard della serie BSD-36 sono impostati in fabbrica con una velocità massima di 5.000 rpm; sono disponibili opzioni driver personalizzate per consentire il funzionamento oltre 5.000 rpm.

Specifiche principali

• Modello: BD-1350
• Produttore: CITIZEN CHIBA PRECISION CO.,LTD.
• Numero di poli: 2
• Tensione di alimentazione: 24 ± 5 % V
• Resistenza di linea: 11,9 Ω
• Costante di coppia: 14,1 mN·m/A
• Costante di contro-EMF: 1,47 V/K rpm
• Velocità a vuoto: 16.500 rpm (misurata con dissipatore specificato)
• Velocità nominale: 12.670 rpm (misurata con dissipatore specificato)
• Corrente continua massima: 0,33 A (misurata con dissipatore specificato)
• Coppia continua massima: 4,65 mN·m (misurata con dissipatore specificato)
• Potenza nominale: 6,2 W (misurata con dissipatore specificato)
• Peso: 36 g
• Serie driver standard: BSD-36 (velocità max standard 5.000 rpm; configurabile per velocità superiori)

Encoder (opzionale)

• Tipo: incrementale magnetico
• Alimentazione: DC +5 V ± 5 %
• Consumo: 30 mA
• Livelli di uscita: High ≥ 3,2 V / Low ≤ 1,0 V
• Corrente di uscita max: ±20 mA
• Canali: 3 (A, B, Z)
• Impulsi per giro: 512 P/R
• Frequenza di risposta max: 1.700 kHz
• Circuito di uscita: Line driver / TTL

Motore con riduttore (esempi)
Esempio di modello: BD-1350□□G ZCP 1/xxx (φ13). Rapporto di riduzione e valori nominali tipici:

• Rapporti di riduzione: 4, 16, 24, 64, 96, 144*, 256*, 384*, 576*, 864*
• Coppia nominale (N·m): 0,015; 0,048; 0,071; 0,152; 0,228; 0,260; 0,400; 0,400; 0,400; 0,400
• Velocità nominale (rpm): 1.540; 381; 254; 94; 63; 55; 29; 29; 24; 17
• Potenza nominale (W): 2,4; 1,9; 1,9; 1,5; 1,5; 1,5; 1,2; 1,2; 1,0; 0,7
• Lunghezza L (mm): 15,1; 17,5; 17,5; 21,4; 21,4; 21,4; 25,3; 25,3; 25,3; 25,3

Note e raccomandazioni

• I valori di prestazione indicati come misurati si basano su prove con dissipatore in alluminio (57×57×5t) montato; i valori reali dipendono dal driver, dall'encoder e dalle condizioni di montaggio.
• Il driver standard della serie BSD-36 è preimpostato a 5.000 rpm; impostazioni driver personalizzate consentono il funzionamento oltre 5.000 rpm.
• Per i rapporti di riduzione contrassegnati con asterisco (*), verificare la coppia di uscita ammissibile del riduttore per evitare sovraccarichi.
• Per grafici delle prestazioni dettagliati e interpretazione, consultare 'Detail of the Motor Characteristics'.
