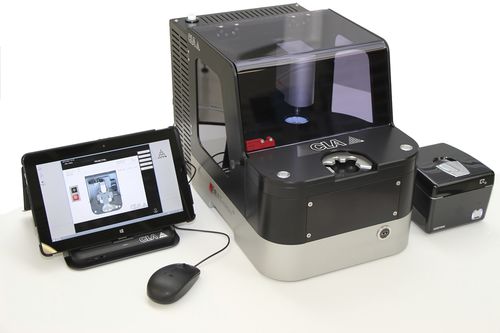

Apparecchio di misura di spazio libero EBATmètre®

elettrochimicoda bancoautonomo

L'EBATmètre è un dispositivo per misurare le possibilità di altezza (gioco di misura). È principalmente utilizzato per misurare le parti mobili di un movimento meccanico di orologio. Il dispositivo può essere integrato nel sistema di trasporto SMS™ che consente la misurazione automatica misurazione automatica nella linea di assemblaggio o come dispositivo indipendente. Principio di funzionamento Il meccanismo viene inserito in un inserto di lavoro che assicura la precisione della posizione del meccanismo. Il set viene poi depositato sull'EBATmètre che gestisce solo l'inserto. La testa di prova è montata su un tavolo di precisione XY in modo che tutte le parti mobili del meccanismo essere raggiunte. Le contropunte che sono in contatto con le parti mobili sono compatibili, se possibile, con tutte le parti mobili da misurare. Inoltre, non è necessario cambiare strumento quando si misurano diversi calibri di riferimento. Se necessario, questi ultimi sono intercambiabili. Per garantire la precisione della misurazione, la forza applicata alle parti mobili durante la misurazione è controllata e configurata dal punto di misura. Inoltre, il dispositivo tiene conto di una distorsione con un ponte diverso per ogni punto di misura. I valori misurati sono visualizzati sull'interfaccia di controllo dell'EBATmètre. Possono essere stampati o memorizzati nella banca dati secondo il modello di produzione desiderato. Integrazione nella linea di produzione I sistemi di trasporto SMS™ proposti da CLA sono composti da elementi standard e modulari che permettono di aggiornare le coniugazioni. È anche possibile importare piccole unità di produzione indipendenti che sono supervisionate e collegate tramite computer al software OMS.
