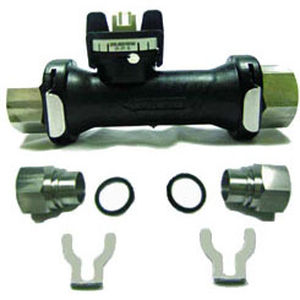

Sensore di portata a vortice 200 Series

volumetricoper liquidoeconomico

I trasmettitori di flusso Vortex serie 200 sono stati progettati pensando ai produttori di apparecchiature e rappresentano un'eccellente scelta economica per il monitoraggio e il controllo del flusso del sistema. I trasmettitori lavorano sul principio del vortice di Kármáns, che prende il nome dalla descrizione matematica del fenomeno di Theodore von Kármán. I misuratori di flusso a vortice presentano il flusso in una tubazione con ostruzione/soffio nel corpo del misuratore di flusso. Con l'aumentare della velocità, si formano vortici alternati su ogni lato del corpo del bluff e viaggiano a valle. La serie 200 utilizza sensori piezoelettrici incorporati in una paletta in ETFE situata a valle del bluff per rilevare i vortici generati. La frequenza misurata rappresenta la velocità del flusso. Viene fornito un fattore di flusso per convertire la frequenza in portata volumetrica per ogni dimensione del modello.
