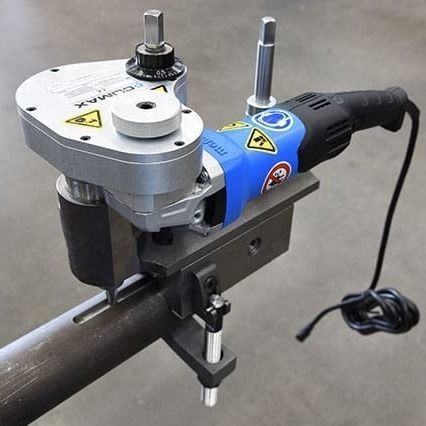

Scanalatrice idraulica KM3000

elettrica

Panoramica
La fresatrice per chiavette CLIMAX è il modello originale che ha dato il via all’attività di CLIMAX 60 anni fa e che ancora oggi rappresenta lo standard del settore. Compatta ma robusta, la KM3000 è progettata per tagliare scanalature a tutta profondità e fresare superfici piane in modo rapido e preciso, direttamente sull'albero. Il suo design collaudato riduce al minimo i tempi di fermo macchina eliminando la necessità di smontaggi complessi, trasporti o costose configurazioni in officina, rendendola ideale per le applicazioni di lavorazione in loco.

Dettagli operativi
Progettata per garantire affidabilità in condizioni operative difficili, la KM3000 è in grado di lavorare alberi con diametri compresi tra 0,75 e 10,5 pollici (da 19,1 a 266,7 mm). Facile da configurare e semplice da utilizzare, garantisce risultati costanti e precisi in un'ampia gamma di attività di manutenzione e riparazione. Taglia scanalature per chiavette alle estremità e a metà albero e, fissando la macchina a una superficie piana, è possibile tagliare sedi per il montaggio di motori. Con il kit di spessori opzionale è possibile lavorare alberi con diametro minimo di 0,75 pollici (19,1 mm).

Vantaggi del prodotto
La fresatrice portatile per chiavette CLIMAX è una macchina utensile semplice, robusta e affidabile, progettata per realizzare scanalature per chiavette negli alberi senza necessità di smontaggi complessi. La base a V con centraggio automatico è facile e veloce da configurare e si fissa a qualsiasi albero con diametro compreso tra 1,5 e 4,5 pollici (38,1 – 114,3 mm) tramite il morsetto standard. Il gruppo di serraggio a catena opzionale consente di serrare alberi con diametro fino a 10,5 pollici (266,7 mm).

• Base a V autocentrante e autoallineante per centraggio rapido e preciso.
• Possibilità di tagliare fino all'estremità dell'albero grazie alla base a V scanalata.
• Montaggio semplice: non richiede smontaggi complessi o trasporto in officina per molte riparazioni in loco.
• Manovella versatile (impugnatura a T) per spostamenti verticali e orizzontali.
• Guide a coda di rondine per un taglio preciso.
• Mandrino standard tipo Weldon che accetta frese da 5/8" o frese con gambo da 16 mm su macchine metriche.
• Vite di precisione con filettatura Acme e cuscinetti assiali a rulli per un avanzamento a basso attrito.
• Quadrante di regolazione verticale con azzeramento calibrato per controllare la profondità della fresa con incrementi di 0,001" (0,1 mm).
• Cambio sigillato in lega di alluminio per il funzionamento a qualsiasi angolazione.
• Alloggiamento del mandrino rettificato con precisione per un funzionamento regolare.
• Motore con avvio graduale (soft-start) che mantiene la velocità con l'aumento del carico.
• Certificazioni CE e CSA; disponibile per la vendita a livello mondiale.

Documentazione disponibile
Brochure prodotto KM3000 disponibile. Manuale operativo KM3000-KM4000 disponibile (documentazione tecnica e manualistica).

Caratteristiche / specificazioni tecniche

• Lunghezza della sede della chiavetta: 6" / 152,4 mm.
• Larghezza della sede della chiavetta: 1,25" / 31,8 mm.
• Diametro dell'albero lavorabile: 0,75 – 10,5" / 19,1 – 266,7 mm.
• Opzioni alimentazione: Elettrico, pneumatico o idraulico.
• Morsetto standard: fissa alberi da 1,5 a 4,5" (38,1 – 114,3 mm); con kit di serraggio a catena opzionale fino a 10,5" (266,7 mm).
• Mandrino: tipo Weldon; accetta frese 5/8" o frese con gambo 16 mm (su macchine metriche).
• Capacità di taglio: sedi per chiavette alle estremità e a metà albero; possibilità di montaggio su superficie piana per sedi motore.
• Meccanica: viti a filetto Acme, cuscinetti assiali a rulli, guide a coda di rondine, quadrante con step 0,001" (0,1 mm).
• Costruzione: cambio sigillato in lega di alluminio, alloggiamento mandrino rettificato.
• Sicurezza e conformità: certificazioni CE e CSA.
