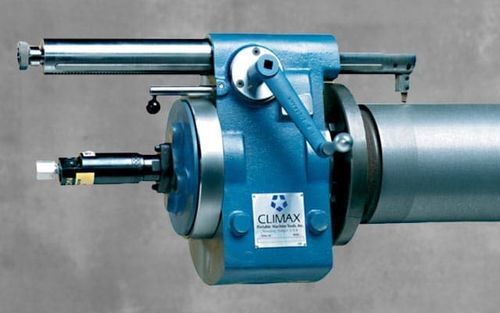

Tornio manuale PL3000

orizzontaleportatileper lavorazione di alberi e alberame

Panoramica

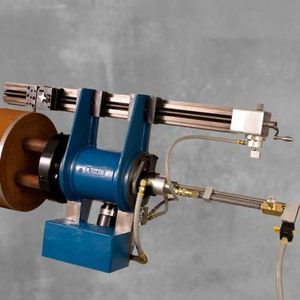

Il tornio portatile CLIMAX PL3000 esegue torniture di alberi di grandi dimensioni e perni di rulli direttamente sull'albero montandosi su di esso e ruotando intorno, consentendo lavorazioni precise in loco per manutenzione e riparazioni senza smontare o trasferire attrezzature, riducendo i tempi di fermo e i costi di manodopera.

Applicazioni
Impianti industriali, centrali elettriche, acciaierie e manutenzione di macchinari pesanti dove è richiesto tornitura in loco e interventi rapidi.

Vantaggi del prodotto

• Si monta sull'estremità dell'albero e ruota attorno al pezzo per lavorazioni in loco.
• Barra di rotazione in acciaio massiccio e corpo controbilanciato per minimizzare le vibrazioni e garantire rotazione regolare.
• Elevata capacità di asportazione: trasmissione a ingranaggi planetari in grado di rimuovere fino a 0,125 in (3,175 mm) per passata.
• Opzioni motore: elettrico 3,08 CV (2,3 kW) o pneumatico 1,22 CV (0,91 kW).
• Portata utensile: 16,0 in (406,4 mm) standard; fino a 22,0 in (558,8 mm) con estensione opzionale.
• Ingombro operativo: diametro di oscillazione 16,75 in (425,5 mm) attorno all'albero; fino a 36 in (914,4 mm) dall'estremità dell'albero.
• Avanzamento assiale automatico: 0,003–0,011 in/giro (0,076–0,279 mm/giro) in 7 incrementi per tagli controllati.
• Installazione rapida: fissaggio con flangia conica; richiede foratura e maschiatura di quattro fori; operatore esperto può installarlo in meno di un'ora; viti di regolazione per centraggio e allineamento.

Specifiche
Raggio di rotazione massimo — 22 in — 558,8 mm
Diametro dell'albero — 4 – 11,25 in — 101,6 – 285,8 mm
Opzione alimentazione — Elettrico o Pneumatico

Caratteristiche tecniche

• Raggio di rotazione massimo: 22 in (558,8 mm).
• Diametro alberi: 4 – 11,25 in (101,6 – 285,8 mm).
• Motorizzazioni: elettrico 3,08 CV (2,3 kW) o pneumatico 1,22 CV (0,91 kW).
• Capacità di asportazione: fino a 0,125 in (3,175 mm) per passata.
• Portata utensile: 16,0 in (406,4 mm) standard; fino a 22,0 in (558,8 mm) con estensione.
• Ingombro operativo: diametro di oscillazione 16,75 in (425,5 mm); fino a 36 in (914,4 mm) dall'estremità dell'albero.
• Avanzamento assiale automatico: 0,003–0,011 in/giro (0,076–0,279 mm/giro) in 7 incrementi.
• Settori tipici: impianti industriali, centrali elettriche, acciaierie, manutenzione macchinari pesanti.
• Installazione: montaggio sull'estremità dell'albero tramite flangia conica; foratura/maschiatura di 4 fori e regolazioni di centraggio richieste.
