Sonda di pH SB0I

di concentrazionedi processodi misura

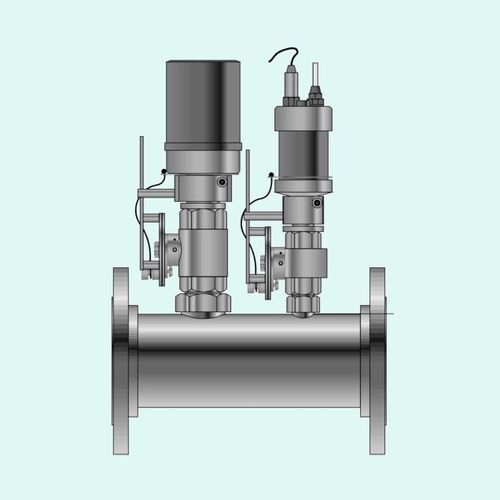

Sonda progettata per misure di pH in processi in cui è sconsigliato l'impiego del tradizionale elettrodo in vetro, ad esempio fluidi fortemente incrostanti e soluzioni contenenti alte concentrazioni di acido fluoridrico o acido fosforico. Applicazione tipica di questa sonda: nella produzione dei saponi. La sonda, realizzata in AISI 316 con supporto elettrodi in PSU è costituita da un tonchetto flangiato adatto all'installazione diretta su tubazioni di diverso diametro. La sonda è adatta a misurare in tubazioni pressurizzate (fino a 3 bar) anche in condizioni di temperature elevate (fino a 140°C). Gli elettrodi sono inseriti nel tronchetto flangiato di misura tramite due adattatori con valvola manuale e doppio interblocco di sicurezza che ne permettono l'estrazione anche a tubazione piena. Un doppio sistema di sicurezza permette di estrarre gli elettrodi senza rischi. Sopra il tronchetto è collocato il serbatoio pressurizzabile per la riserva del KCl e il gruppo di misura con il sensore in Antimonio ed il sistema di autopulizia. Il serbatoio di KCl comprende: il ponte salino con diaframma sintetico, l’elettrodo di riferimento, il tappo per il rabbocco dell’elettrolita, l’attacco per l’eventuale manometro e la valvola di pressurizzazione. Il gruppo di misura comprende: l’elettrodo in Antimonio anulare, spazzola e motoriduttore (elettrico o pneumatico) per la pulizia e depassivazione dell’elettrodo stesso e la morsettiera di collegamento tra sonda e strumento, il tutto protetto da un coperchio in metallo IP65. Attacchi al processo: con flange UNI o ANSI
