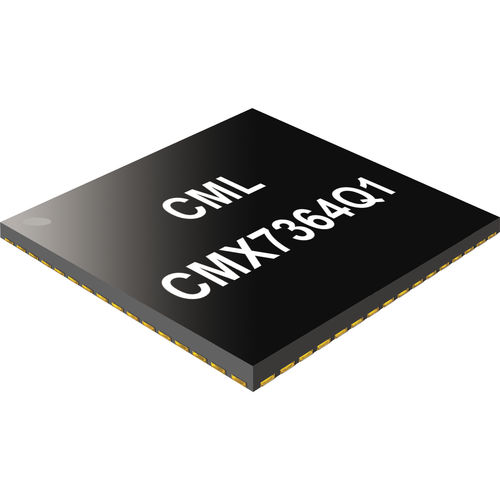

Circuito integrato modem di comunicazione CMX7364

di datiwirelessRF

Il CMX7364 è un modem dati wireless flessibile ad alte prestazioni con un alto livello di integrazione, compresi ADC e DAC RF, nonché convertitori di dati aggiuntivi a bassa potenza per scopi di monitoraggio e controllo. Nel suo cuore un potente core DSP è accoppiato ad acceleratori hardware ottimizzati per fornire un'implementazione efficiente e a bassa potenza delle funzionalità del modem dati, principalmente i livelli PHY e MAC. Il dispositivo supporta una gamma di modalità di dati formattati così come una modalità grezza che permette agli utenti di sviluppare liberamente i propri protocolli di collegamento. I modelli di dati formattati includono la correzione degli errori in avanti ottimizzata e l'inserimento di simboli pilota dove appropriato. Il CMX7364 fornisce una gamma di interfacce digitali flessibili per consentire un facile interfacciamento con i microcontrollori e un'interfaccia passante per il controllo dei circuiti RF. I filtri interni supportano larghezze di banda del canale da 6,25 a 50 kHz consentendo velocità di trasmissione dati via etere fino a 40 ksamples/s. Il progetto è in grado di interfacciarsi a diverse architetture radio, ma è idealmente abbinato alla famiglia CMX994 di CML di ricevitori a conversione diretta e al modulatore I/Q CMX998 con linearizzazione cartesiana e supporto incorporato per questi dispositivi tramite apposite immagini funzionali che includono la correzione di offset DC e il controllo AGC. Il CMX7364 funziona da una singola tensione di alimentazione di 3,3V ed è disponibile in un pacchetto 64VQFN. La funzionalità del CMX7364 è determinata dal caricamento di una Function Image™ fornita da CML. La Function Image™ viene scaricata all'accensione e configura il dispositivo per lo schema di modulazione richiesto e i parametri associati. Modem PHY Convertitori dati Rx e Tx Filtri di canale programmabili MAC inferiore del modem AFSD FEC Costruzione di pacchetti
