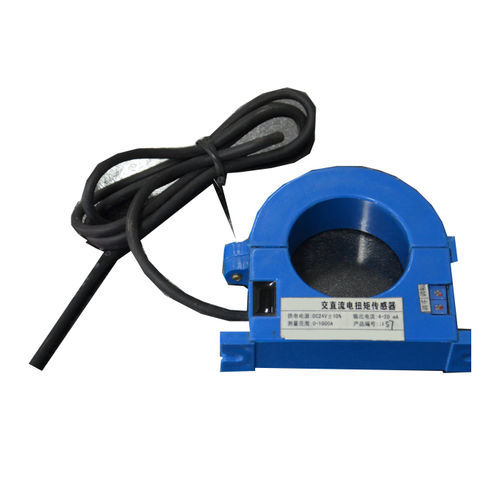

Il tipo a morsetto è facile da installare e non è necessario rimuovere la sbarra collettrice. In casi particolari, può essere installato in linea senza interruzione di corrente. Il cablaggio dei terminali è facile da installare - Isolamento dei lati primario e secondario La conversione del vero valore efficace (TRMS) viene utilizzata per la misura della corrente alternata e può essere utilizzata anche in caso di distorsione della forma d'onda. Accuratezza di misura garantita - Eccellente stabilità a lungo termine senza errori cumulativi Buone caratteristiche di temperatura (≤0.04%°C)- Capacità di sovraccarico pari a 10 volte il valore nominale MTBF altamente affidabile: 2 x 104 ore - Completamente chiuso per l'uso in ambienti difficili Design sottile, dimensioni ridotte, peso leggero - Protezione completa del circuito magnetico Rapporto prestazioni/prezzo superiore - Tecnologia avanzata di montaggio superficiale SMT 3 Campo di applicazione Ampiamente utilizzato nel campo petrolifero e nel monitoraggio del microcomputer del sistema di alimentazione, nel convertitore di frequenza CA, nel nuovo inverter, nel raddrizzatore, nelle apparecchiature di saldatura, nell'alimentazione di sicurezza, nel monitoraggio del segnale ferroviario, nelle macchine utensili CNC, nei tram ferroviari, nei filobus, nel controllo dell'automazione industriale, nelle imprese industriali e minerarie Automazione e in molti altri settori, nonché nella misurazione senza contatto della corrente.
Parametri elettrici Tipo HU-404
Simbolo del parametro Corrente nominale di ingresso IPN AC+DC 1000A
Uscita nominale ISN DC0-4V
Uscita nominale Linearità εL ≤1%
capacità di carico ≥10K
Alimentazione di lavoro VC DC+4,8V
Tempo di risposta Tr ≤300ms
Larghezza di banda di misura f DC~20 KHZ
Forma d'onda di misura Qualsiasi onda Consumo di energia 29mv
Deriva di temperatura ≤0,04%/℃(-10℃~+70)
Tensione di isolamento Vd AC3KV/50HZ/1min
Temperatura di lavoro TA -10℃~+70℃
Temperatura ambiente di stoccaggio TS -25℃~+85℃
---
