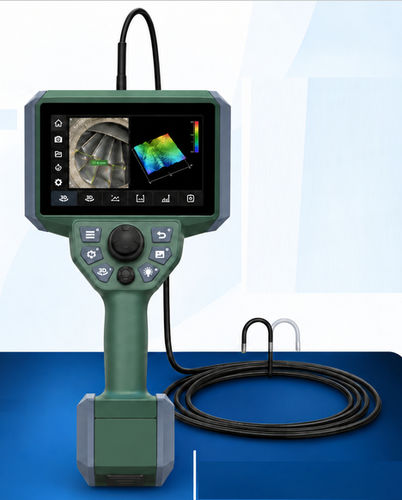

Videoscopio flessibile V3D

per misurazione 3Dcon schermo IPSUSB

Endoscopio video industriale con misurazione 3D – COBB V3D
Il COBB V3D è un endoscopio video industriale professionale progettato per combinare ispezione visiva, ricostruzione tridimensionale e misurazione 3D della superficie ispezionata in un’unica piattaforma. Grazie alla tecnologia binoculare, il sistema acquisisce la scena endoscopica e la elabora per generare una rappresentazione tridimensionale della superficie. Le misurazioni vengono effettuate direttamente sui dati 3D ricostruiti, permettendo di analizzare dimensioni e geometrie dei difetti identificati durante l’ispezione.

Ispezione visiva e ricostruzione 3D
Il sistema integra quattro fasi in un unico flusso di lavoro: osservazione, ricostruzione, misurazione e documentazione. Dall’immagine endoscopica, il COBB V3D genera una ricostruzione 3D e una nuvola di punti della superficie. L’operatore può quindi applicare gli strumenti di misurazione disponibili direttamente sul modello e successivamente documentare i risultati tramite immagini, video e report PDF.

Strumenti professionali di misurazione 3D
COBB V3D fornisce diversi modalità di misurazione per analizzare difetti e geometrie direttamente sulla superficie ricostruita.

• Distanza punto-punto
• Distanza punto-linea
• Misurazioni di percorsi multi-segmento
• Misurazione della profondità
• Profondità su superfici curve
• Misurazione dell’area
• Profilo di profondità

Caratteristiche principali dell’endoscopio video industriale “COBB V3D”

• MISURAZIONE 3D INTEGRATA: consente di effettuare misurazioni direttamente sulla ricostruzione tridimensionale della superficie ispezionata.
• TECNOLOGIA BINOCULARE: acquisisce la scena di ispezione in configurazione stereoscopica per la successiva ricostruzione 3D.
• DIVERSE MODALITÀ DI MISURAZIONE: distanza, punto-linea, multi-segmento, profondità, profondità su superfici curve, area e profilo di profondità.
• DISPLAY 7″ IPS LCD: risoluzione 1920 × 1200 pixel e luminosità ≥450 cd/m², regolabile su 10 livelli.
• CONTROLLO MOTORIZZATO 360°: orientamento della punta della sonda controllato tramite joystick.
• DUE DIAMETRI DISPONIBILI: sonde Ø4,0 mm e Ø6,0 mm, lunghezze personalizzabili da 1 a 10 metri.
• VISUALIZZAZIONE BINOCULARE: configurazioni con visione frontale o laterale a seconda dell’applicazione.
• SONDA IP67: progettata per applicazioni di ispezione industriale, con temperatura di funzionamento da −20 °C a +80 °C.
• COSTRUZIONE MULTISTRATO: tubo della sonda con treccia in filo d’acciaio legato al tungsteno a 4 strati.
• ACQUISIZIONE COMPLETA DELL’IMMAGINE: foto, video, freeze-frame, rotazione immagine e zoom digitale a 5 livelli.
• REPORT PDF: immagini e informazioni di ispezione possono essere compilate in un report generato direttamente dalla piattaforma.
• MEMORIA 128 GB: con supporto per unità USB esterna da 64 GB.
• CONNETTIVITÀ: 2 porte USB, ricarica Type-C e RJ45; opzioni Wi‑Fi / 4G a seconda della configurazione.
• UNITÀ PRINCIPALE IP55: progettata per l’uso in ambienti industriali.

Controllo motorizzato e visualizzazione
L’unità principale è dotata di un display IPS LCD da 7 pollici con risoluzione 1920 × 1200 pixel e luminosità ≥450 cd/m², regolabile su 10 livelli. Il sistema combina touchscreen, joystick principale e joystick di navigazione con controllo motorizzato 360° della sonda, progettato per fornire maggiore precisione nella gestione delle ispezioni e delle funzioni 3D.

Sonde Ø4,0 e Ø6,0 mm
COBB V3D è disponibile con sonde nei diametri seguenti: Ø4,0 mm e Ø6,0 mm. Le lunghezze delle sonde variano da 1 a 10 metri e possono essere personalizzate in base alla configurazione richiesta. Le sonde dispongono di tecnologia CMOS con visione binoculare frontale o laterale, struttura intrecciata in filo d’acciaio legato al tungsteno a 4 strati, articolazione motorizzata 360°, angolo di articolazione 80°–170°, campo visivo 70°–120° e protezione IP67.

Acquisizione ispezione e documentazione
Il software integrato consente di gestire direttamente dall’unità principale foto, video, freeze-frame, rotazione immagine e zoom digitale a 5 livelli. Durante la registrazione video è inoltre possibile aggiungere segnalibri per identificare e individuare rapidamente i punti rilevanti dell’ispezione. Le immagini e le informazioni raccolte possono essere organizzate in un report di ispezione PDF generato direttamente dalla piattaforma.

Caratteristiche / specifiche tecniche

• Modello: COBB V3D
• Display: 7″ IPS LCD, 1920 × 1200 pixel, ≥450 cd/m², 10 livelli di luminosità
• Misurazione: ricostruzione 3D integrata e nuvola di punti; punto-punto, punto-linea, percorso multi-segmento, profondità, profondità su superfici curve, area, profilo di profondità
• Sonde: diametri Ø4,0 mm e Ø6,0 mm; lunghezze configurabili da 1 m a 10 m
• Tecnologia della sonda: CMOS con visione binoculare frontale o laterale; acquisizione stereoscopica binoculare per ricostruzione 3D
• Costruzione della sonda: treccia a 4 strati in filo d’acciaio legato al tungsteno
• Articolazione: controllo motorizzato 360°; angolo di articolazione 80°–170°; campo visivo 70°–120°
• Grado di protezione: sonda IP67; unità principale IP55
• Acquisizione immagine: foto, video, freeze-frame, rotazione immagine, zoom digitale 5 livelli; segnalibri durante il video
• Memoria: 128 GB interna; supporto per unità USB esterna 64 GB
• Connettività: 2 × USB, ricarica Type-C, RJ45; Wi‑Fi / 4G opzionale a seconda della configurazione
• Documentazione in uscita: generazione report di ispezione PDF direttamente dalla piattaforma
• Temperatura di esercizio (sonda): −20 °C a +80 °C
