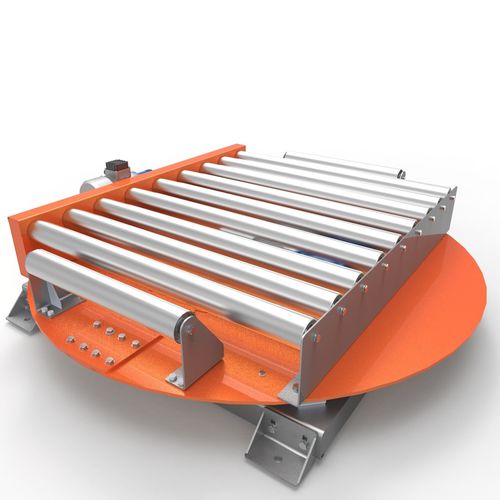

Tavola girevole manuale W series

azionata a motoreper trasportatore

Una piattaforma girevole è una macchina utilizzata per effettuare cambi di direzione su una linea di trasporto mantenendo la direzione di avanzamento del carico. A seconda del numero di gradi di rotazione, si possono trovare piattaforme girevoli di 90º, 180º, 360º o con angoli intermedi. Sulla piattaforma girevole possono essere installati tutti i sistemi di trasporto esistenti, oppure può essere montata una piattaforma fissa se i carichi non devono essere spostati. Possono essere controllati meccanicamente o manualmente, con motore integrato o esterno, trasmissione a catena o a ingranaggi.. Possono essere dotati di limiti fissi, blocchi di posizione, dispositivi di centratura del prodotto, elevatori, trasferimenti.. W10 - Livello di rumore: basso - Lunghezza: da 600 a 1500 mm - Larghezza utile: da 600 a 1500 mm - Settore di rotazione: 90º - Capacità di carico massima: 2000 kg - Occupazione del pavimento: 2000 mm circa - Telaio: Acciaio al carbonio / Inox - Finitura: Verniciato / Zincato / Sabbiato W20 - Lunghezza: da 600 a 1500 mm - Larghezza utile: da 600 a 1500 mm - Settore di rotazione: 180º - Capacità di carico massima: 2000 kg - Occupazione del pavimento: 2000 mm circa. - Telaio: Acciaio al carbonio / Inox - Finitura: Verniciato / Zincato / Sabbiato W30 Questa variante costruttiva della piattaforma girevole ci permette di ottenere altezze di trasporto ridotte se le esigenze dell'impianto lo richiedono. Non avendo il motore integrato a bordo della tavola rotante, la sua occupazione nell'impianto è maggiore. Possiamo ottenere raggi di rotazione fino a 360° con rotazioni continue o alternando il senso di rotazione. W40 - Livello di rumorosità: basso - Lunghezza: da 600 a 1500 mm - Larghezza utile: da 600 a 1500 mm - Settore di rotazione: 360º
