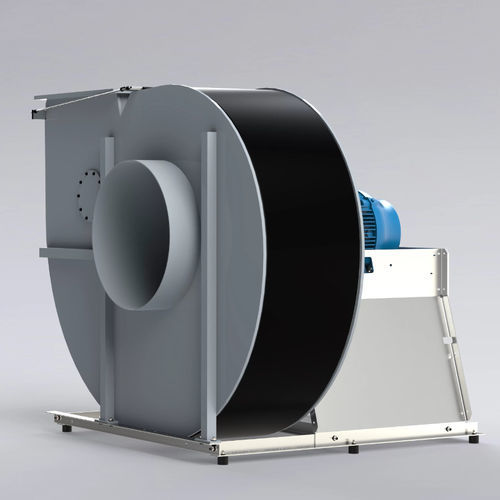

Il ventilatore radiale Colasit CHVN è un ventilatore ad alta pressione per volumi elevati fino a 132000 m³/h e pressioni elevate fino a 5300 Pa. Questo robusto ventilatore in plastica è disponibile in diversi materiali e sistemi di azionamento e offre il massimo livello di affidabilità. Grazie alla possibilità di essere configurato per diverse applicazioni e per molti fluidi aggressivi, questo ventilatore radiale è adatto anche per le aree pericolose nelle zone ATEX 1 e 2.
Costruzione
- Monostadio, aspirazione su un lato
- Azionamento diretto o a cinghia trapezoidale
- Marchio CE
Caratteristiche
Pressione statica
min. 400 Pa a max. 5300 Pa
Efficienza (tot. mech.)
max. 74%
Alloggiamento
- Disponibile in PE, PP, PPs, PPs-el, PVDF, PVC
- Robusta struttura saldata
- 6 posizioni di uscita per la rotazione in senso orario o antiorario
- Protezione antischegge per la massima sicurezza
- Porta di ispezione nell'involucro
- L'alloggiamento può essere rimosso per pulire il ventilatore
Girante
- Disponibile in PP, PPs, PPs-el, PVDF
- Pale della girante curvate all'indietro
- Trasmissione della forza tramite boccola di bloccaggio conica standard o accoppiamento positivo
Azionamento
- Azionamento diretto: Girante montata direttamente sull'albero del motore
- Trasmissione a cinghia trapezoidale: Trasmissione di forza tramite cinghia trapezoidale con dispositivo di tensionamento
- Motore: Motore asincrono
Motore PM (richiesto con FC)
Tenuta del mozzo
- Tenuta standard (distanza minima tra mozzo e carcassa)
Opzionale
- Tenuta a labbro, singola o doppia (acciaio inox o Hastelloy)
- Girante placcata all'indietro (pressione negativa nell'area del mozzo)
---
