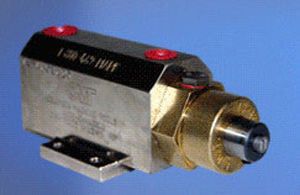

Macchina di marcatura a percussione Mite-E-Mark series

da integrarecompattapneumatica

Modello 78: Mite-E-Mark Double Acting Air Impact Marker Modello 78: Questo strumento di marcatura ad aria offre 18 volte la forza di un cilindro ad aria con lo stesso foro. La costruzione compatta permette a questo marcatore di essere installato in uno spazio limitato. Caratteristiche: - 2 stili di base: standard o sommergibile. I modelli sommergibili sono appositamente rivestiti in un materiale non corrosivo per una maggiore protezione. - Stili di montaggio con piede o posteriore - L'asta con chiave è per mantenere l'orientamento dei caratteri, e l'asta senza chiave permette ai caratteri di ruotare ed è un'unità più piccola - 4 diversi stili di aste per tenere i timbri offrono tasche "A" quadrate a più caratteri e tasche "B" rotonde a carattere singolo, oltre alla ritenzione con vite di arresto stile "O" e ritenzione con perno/anello stile "G". L'asta stile "G" è raccomandata per i sistemi suscettibili di vibrazioni - 2 diverse corse di avvicinamento del cilindro: 1" e 2" - I sensori di posizione integrati offrono un ulteriore vantaggio agli integratori - Il sistema standard richiede aria lubrificata. La versione NL non lubrificata è necessaria per l'aria "secca". Specifiche tecniche Tubo dell'aria raccomandato: ¼" I.D. minimo Valvola dell'aria raccomandata: Valvola TP CMT o ¼" a 4 vie Pressione d'esercizio: 20-80 psi Max. Pressione di marcatura: 1500lbs (a 80 psi) per 1" corsa e 2200 lbs (a 80 psi) per 2" corsa Capacità del timbro Stile asta "B (1) Pc. Inserto per timbri CM7X. Gli inserti CM7X possono marcare fino a un carattere di 3/16". Capacità del timbro Stile Asta "A (4) Pezzi da 1/16" Char. Inserti per timbri CMF06 (2) Pezzi da 1/8" Char. CMF13 Inserti per timbri Capacità Timbri Stile Asta "GB (1) Pc. Inserto per timbri CM7G. Gli inserti CM7G possono marcare fino a 3/16" di carattere. Capacità timbri Stile Asta "GA" (4) Pezzi da 1/16" Char. Inserti per timbri CMV06
