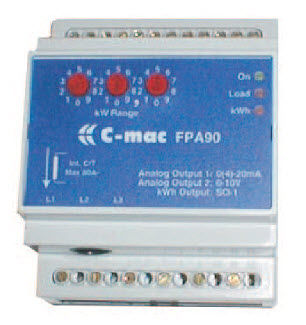

Sistema di monitoraggio della potenza FPA90

di misuradi trasformatori

Monitoraggio del consumo energetico su motori trifase, ecc. Tensioni di misurazione da 3 x 380 V a 3 x 460 VAC Trasformatore di corrente integrato per il monitoraggio diretto fino a 80 A Campi di misura selezionabili da 0,1 kW a 70 kW Uscite analogiche e a impulsi per kWh Divisore selezionabile e funzione media Realizzato in conformità alle normative CE e EMC C-mac FPA90 sta monitorando l'energia consumata su carichi trifase simmetrici come motori, ecc. L'unità è dotata di un trasformatore di corrente integrato che consente di monitorare carichi fino a 460 VAC - 80 A diretti Il convertitore è collegato alla stessa tensione di alimentazione trifase del carico e una delle fasi viene fatta passare attraverso il foro dell'unità, per il monitoraggio della corrente di carico Il campo di misurazione desiderato (in kW) viene regolato su 3 interruttori rotativi sul lato anteriore dell'unità Il convertitore viene fornito con uscite analogiche in corrente e tensione e un'uscita a impulsi, e le uscite sono al massimo, quando la potenza monitorata è la stessa del campo di misura selezionato. Tutte le uscite sono separate galvanicamente dalla tensione di alimentazione. Inoltre l'unità dispone di 3 ingressi digitali per la selezione del segnale di uscita analogica, del rapporto impulsi e del filtro di ingresso. Il filtro di ingresso viene utilizzato se il carico è molto instabile, in questo modo il segnale di uscita è più stabile. L'unità viene fornita anche con 3 indicazioni a LED
