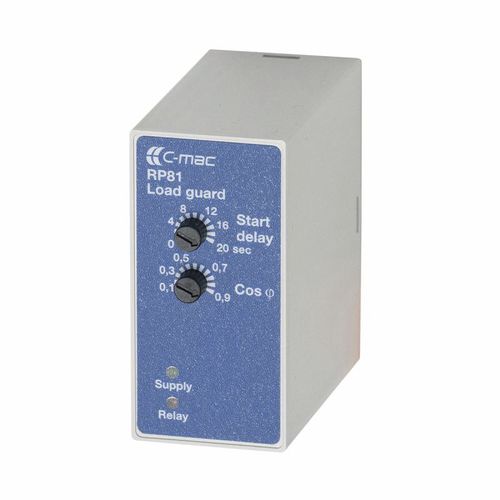

Relè di sorveglianza di fattore di potenza RP81 series

1NA/NCtrifaseAC

○ Protezione del carico per motori trifase ○Misura il fattore di potenza (cos phi) ○Ritardo regolabile 0-20 sek. all'avvio ○Responsabilità del relè selezionabile per sovra e sotto carico ○ Uscita relè a 1 polo ○ Alimentazione 230V AC / 400V AC Il modulo C-mac® tipo RP81 è utilizzato per monitorare il carico dei motori trifase, poiché l'angolo di fase tra la tensione e la corrente del motore (cos phi) cambia dinamicamente con il carico meccanico del motore. Il cambiamento maggiore si verifica se il carico del motore è tra 0 e 60%. Perciò l'RP81 è adatto al monitoraggio dei cunei, al funzionamento a secco delle pompe e così via. L'RP81 può essere collegato direttamente ai motori con una corrente nominale del motore fino a 6 A. Se la corrente del motore è più grande, un trasformatore di corrente standard deve essere usato in connessione al monitoraggio. Il modulo è dotato di un ritardo di avvio regolabile, che assicura che il relè rimanga attivato indipendentemente dal carico, quando il motore si avvia.
