Alimentatore lineare

pneumaticoautomaticoa motore

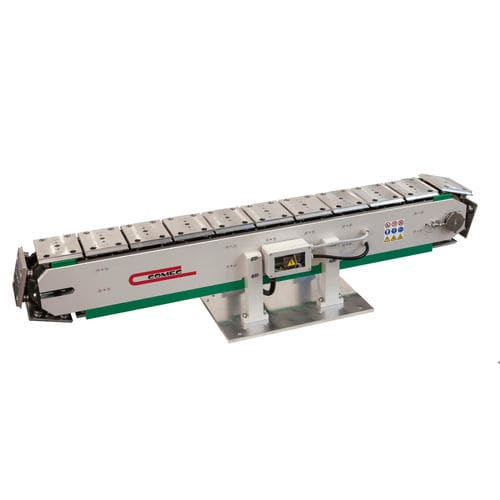

Panoramica del prodotto Alimentatore lineare programmabile con più dime e bloccaggio pneumatico delle piastre in posizione di stampa. Il numero di dime è configurabile in base al tipo di macchina e alle dimensioni del pezzo. L'indicizzazione è programmabile da 127 mm a 356 mm tramite la tastiera di controllo della macchina. L'azionamento è tramite motore brushless con movimento a catena, unito a bloccaggio pneumatico e inserimento a spina delle piastre nelle stazioni di stampa per un posizionamento preciso. Le piastre scorrono su due guide lineari e sono montate su cuscinetti a sfere a ricircolo.

Caratteristiche principali

• Indicizzazione lineare programmabile
• Più dime con numero configurabile in base a macchina e dimensione del pezzo
• Bloccaggio pneumatico delle piastre in posizione di stampa
• Azionamento con motore brushless
• Movimento a catena con bloccaggio pneumatico e inserimento a spina delle piastre nelle stazioni di stampa
• Piastrine su due guide lineari con cuscinetti a sfere a ricircolo

Integrazione e compatibilità

• Progettato per macchine da tampografia a 4 o 5 colori
• Compatibile con macchine con o senza tamponi indipendenti
• Può essere integrato con sistemi pick & place per automazione completa
• Compatibile con impianti di pretrattamento superficiale come corona, plasma o trattamento a fiamma

Specifiche tecniche

• Indicizzazione (passo): da 127 mm a 356 mm (programmabile tramite tastiera di controllo)
• Azionamento: motore brushless
• Movimento: movimento a catena con bloccaggio pneumatico
• Bloccaggio delle piastre: bloccaggio pneumatico in posizione di stampa; inserimento a spina delle piastre nelle stazioni di stampa
• Guide e cuscinetti: due guide lineari; piastre montate su cuscinetti a sfere a ricircolo
• Dime: numero variabile in base a macchina e dimensione dell'oggetto
• Uso consigliato: macchine da tampografia 4 o 5 colori; compatibile con tamponi indipendenti
• Automazione: possibile collegamento a dispositivi pick & place
• Compatibilità pretrattamento: corona, plasma, trattamento a fiamma
