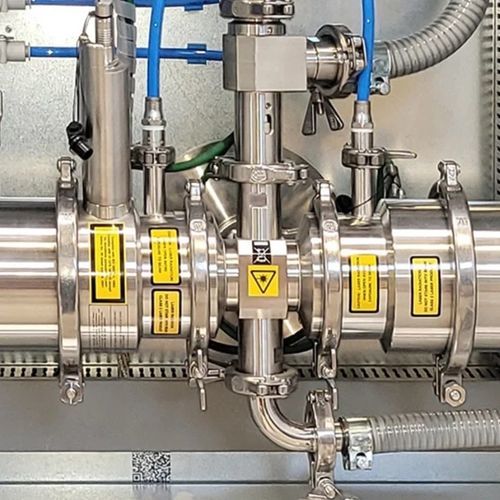

Analizzatore multivia CMWA

di particelleper misurazione per via umidaper diffrazione laser

Uno strumento per l'analisi delle particelle in sospensioni e liquidi deve essere facile da configurare e fornire i dati più dettagliati. L'analizzatore di particelle multicanale CMWA di Comex soddisfa più di questi requisiti. Il sistema multicanale CMWA per la misurazione della composizione dei grani è costituito da tre parti principali: un sistema di raccolta delle sospensioni, un sistema tampone per la conservazione delle sospensioni e un computer situato nella sala di controllo. Il funzionamento dell'analizzatore si basa sul principio della diffrazione laser. Grazie all'utilizzo di uno speciale modello di distribuzione statistica, è possibile effettuare misure anche in presenza di un'elevata concentrazione di particelle. La misurazione può essere effettuata anche direttamente dalla maggior parte delle linee di produzione. Il materiale viene raccolto con speciali sistemi di campionamento in sospensione, ad esempio da una conduttura in cui il materiale viene trasportato. Come funziona un analizzatore multicanale di particelle in fanghi e liquidi? Il sistema di misura dell'analizzatore CMWA è costituito dagli elementi illustrati nella figura seguente. L'elemento di misura principale è la cella di misura 10, attraverso la quale viene inviato un fascio di raggi laser che subisce una diffrazione differenziale a seconda delle dimensioni dei grani. La cella di misura viene alimentata dalla pompa 11 con una miscela di acqua e materiale misurato proveniente dal serbatoio principale 12.
